检索选用国家知识产权局知识产权出版社开发的专利信息服务平台, 该平台收录了1985年中国专利法实施后公开的全部中国专利。

(1) 检索时段:1985-2014年7月, 中国发明专利申请公开是在自申请日起18个月后, 经专利合作协定(PCT)进入中国国家阶段的专利申请最长滞后32个月, 因此该检索时段基本上覆盖2011年前所有专利申请, 2012-2014年的数据不完整, 仅供参考。

(2) 专利类型:主要分析正丁烯骨架异构化用催化剂领域的专利, 主要包括催化剂、催化剂制备和异构化工艺等技术主题, 因此, 专利检索时只对发明专利和实用新型专利进行检索, 不检索外观设计专利。

(3) 检索策略:将技术主题分成原料、催化剂、工艺和产品。原料:C₄、醚后液化气、丁烯和烯烃。催化剂:硅铝磷、磷酸硅铝、磷酸铝、硅磷酸铝、磷硅铝酸、SAPO、C01B39/54、B01J、磷硅铝分子筛。工艺:异构、C07C5/00、C07C5/22、C07C5/27。产品:异丁烯。本文采用关键词和分类号相结合的方式构建检索式, 确保检索结果的准确性和全面性。具体的国际专利分类号及相对应的技术主题列于表1。

表 1

Table 1

表 1(Table 1)

表 1 国际专利分类号及相对应的技术主题 Table 1 International patent classification(IPC) and the corresponding technical topics 分类号 对应的技术内容 C01B39/54 SAPO分子筛 B01J 负载型催化剂 C07C5/00 从含相同碳原子数的烃制备烃 C07C5/22 异构化 C07C5/27 烃骨架中碳原子的重排

表 1 国际专利分类号及相对应的技术主题 Table 1 International patent classification(IPC) and the corresponding technical topics

使用上述检索策略, 通过专利信息服务平台, 检索到2 029条专利文献。对检索结果进行查全率验证, 查全率为100%, 采用逐篇去噪方法, 共得到中国专利95件, 本文以此为基础进行量化分析。

正丁烯骨架异构化用催化剂领域中国专利申请总体情况如图1所示。

图 1

Figure 1

	Figure Option ViewDownloadNew Window

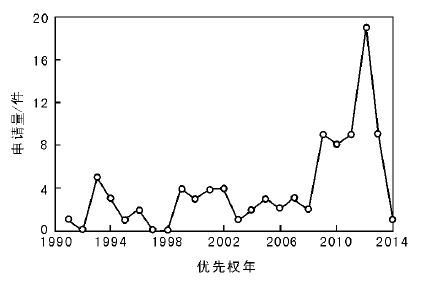

	图 1 中国专利申请年代分布图Figure 1 China patent application time distribution

自1984年SAPO分子筛问世以来, 7年后才开始在中国提出专利申请, 1993年出现第一个申请高峰— — 专利申请量增至5件, 随后几年申请量较平稳, 说明该技术的突破有一定难度, 发展较缓慢; 直至2009年出现了第二个申请高峰— — 专利申请量9件; 2009-2012年发展较迅速, 2012年专利申请达到最高点, 申请量为19件; 2013-2014年专利申请量迅速下降, 可能是部分专利申请尚未公开所致。

正丁烯异构化制备异丁烯用催化剂领域国内与国外各公司在中国的专利申请量见图2。

图 2

Figure 2

	Figure Option ViewDownloadNew Window

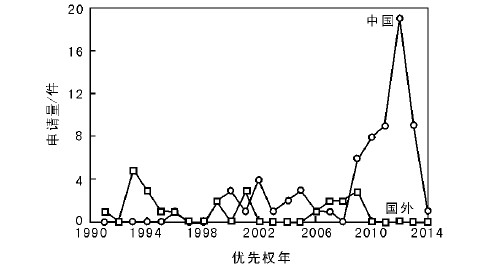

	图 2 中国-国外专利申请年代分布图Figure 2 China-foreign patent application time distribution

从图2可以看出, 国外公司1991年就在中国提出了专利申请, 1993年提出了5件专利申请, 说明国外公司对中国市场的重视; 1991-2009年国外专利申请时断时续, 表明国外公司并未放弃中国市场; 而中国在1996年才有专利提出, 比国外起步晚很多年, 并且前期发展缓慢, 1999年的申请量只有2件, 直到2009年申请量才有了大幅增长, 达到6件, 以后几年发展迅速, 2012年的申请量达到19件, 表明国内公司对这一研究领域的重视, 也表明国内对异丁烯的需求增加。2013-2014年专利申请量迅速下降, 可能是部分专利申请尚未公开所致。2010-2014年国外在中国的专利申请量为0, 原因可能是PCT进入中国国家阶段的专利申请最长滞后32个月, 也可能是国外公司调整了市场策略。

中国专利包括国内申请人申请的专利和国外专利申请人向中国申请的专利, 为了解正丁烯异构化制异丁烯用催化剂领域中国专利由哪些国家的申请人申请, 对中国专利申请人国别进行了统计和分析, 结果见图3。

图 3

Figure 3

	Figure Option ViewDownloadNew Window

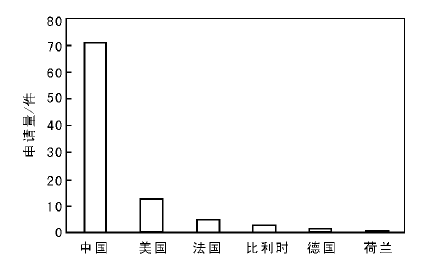

	图 3 中国专利申请人国别分布Figure 3 Country distribution of the proposers of China patents

从图3可以看出, 国内申请人共申请71件, 占专利总申请量的74.7%; 国外申请人共申请24件, 占专利总申请量的25.3%。表明中国的正丁烯异构化制备异丁烯技术主要靠国内自主研发, 但世界正丁烯异构化制备异丁烯技术强国已经在我国进行了专利布局, 中国的正丁烯异构化制备异丁烯催化剂市场将成为世界正丁烯异构化制备异丁烯技术强国的必争之地。同时, 国内公司在将该领域催化剂及制备工艺工业化时, 有必要进行专利侵权分析。

中国正丁烯异构化制异丁烯用催化剂领域主要专利申请人及申请量见图4。从图4可以看出, 中国石化申请量为36件, 占中国该领域专利申请总量的38%, 排名第一, 主要研究单位有中国石化石油化工科学研究院和中国石化抚顺石油化工研究院; 中国科学院在正丁烯骨架异构化用SAPO分子筛催化剂领域也有一定研究, 专利申请量位居第二。国外的法国石油公司、埃克森美孚公司及壳牌公司的专利申请量位居第三、第六及第七, 表明这三家公司特别是埃克森美孚公司对中国该技术市场的重视。

图 4

Figure 4

	Figure Option ViewDownloadNew Window

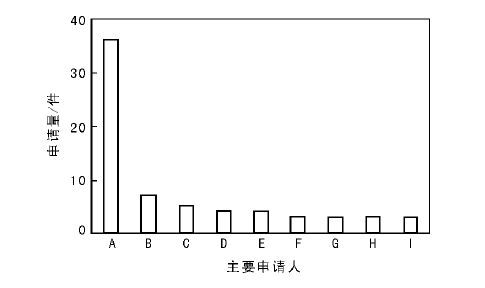

	图 4 中国专利主要专利申请人及申请量(A.中国石化; B.中国科学院; C.法国石油公司; D.山东滨州裕华公司; E.神华集团; F.埃克森美孚公司; G.壳牌; H.王跃华; I.中国石油大学)Figure 4 Main patent applicants and amounts of China patents
