作者简介:陈宗杰,1982年生,男,硕士,工程师,主要从事气体净化和油品加氢研究。
针对以FCC汽油为原料生产国Ⅴ标准汽油带来的辛烷值损失过大的问题,开发出一种硫转移组合催化剂,可减少辛烷值损失,同时降低硫含量至小于10 μg·g-1。研究反应温度、反应压力、空速及不同催化剂组合方案对脱硫和辛烷值损失的影响,并进行100 h的稳定性实验。结果表明,在反应温度150 ℃、反应压力2.0 MPa和空速3 h-1条件下,催化剂A在上层、B在下层的组合方式的催化剂硫转移能力较好,稳定性良好。
There existed the problem of the loss of octane number using FCC gasoline as the raw material to producing gasoline which met the national Ⅴ emission standard.In order to reduce the loss of octane value, the sulfur transfer catalysts and their combination process were developed,and the sulfur content of gasoline was reduced below 10 μg·g-1.The effects of reaction temperatures, reaction pressure,space velocity and catalyst combination schemes on desulfurization and octane value loss were investigated.The stability test of 100 h running as carried out.The results showed that the catalysts with the combination scheme of catalyst A in top layer and B in lower layer possessed good sulfur transfer properties and stability under the condition of reaction temperature 150 ℃,reaction pressure 2.0 MPa and space velocity 3.0 h-1.
随着世界环保要求的日益严格, 各国都在不断提高燃料油的规格。2012年北京已实施国Ⅴ 燃料油标准, 要求汽油中硫含量小于10 μ g· g-1, 2018年将在全国实施国Ⅴ 燃料油标准。目前我国汽油中90%以上的硫化物来自 FCC 汽油, FCC汽油的烯烃含量一般在40%以上, 芳烃含量为25%~35%, 硫含量越来越高, 因此, 降低 FCC汽油中的硫含量已成为生产高标准清洁燃料的重点。
在FCC 汽油中硫化物和烯烃有特定的分布, 烯烃集中在轻馏分中, 硫含量集中在重馏分中。传统的FCC汽油加氢脱硫技术首先对全馏分的FCC汽油进行切分, 切分后的轻质馏分中含有大量烯烃和少量硫醇等硫化物, 进入脱臭工艺脱除其中的硫化物, 不需进行加氢。切分后的重质馏分进行加氢处理, 处理后的汽油再与脱臭后的轻质馏分汽油调和[1, 2, 3, 4]。该工艺切分轻油较少, 轻质馏分脱臭处理脱硫不彻底, 有固废产生, 易造成环境污染。
国内外成熟的FCC汽油脱硫降烯烃技术主要有OCT-MD、RSDS、RIDOS、SCANFing和Prime-G+等技术, 但此类技术已不能满足国Ⅴ 燃料油标准。在生产国Ⅴ 燃料油标准时, 为了降硫而损失辛烷值, 使炼油企业得不偿失。
本文以FCC汽油为原料油, 对组合催化剂上硫转移反应进行研究, 考察不同反应条件对硫转移反应的影响。
组合催化剂由催化剂A和B组成。催化剂A以Al2O3为载体, 将含有活性组分Ni、Mo的金属盐配制成溶液, 将载体放入其中进行浸渍, 然后取出干燥和焙烧, 两种活性金属负载物质的量比为5∶ 1。催化剂B以改性分子筛M为载体, 负载一定量的酸。
催化剂A使用前经预硫化处理, 220 ℃恒温1 h, 290 ℃恒温2 h, 压力2.0 MPa, 氢油体积比为300∶ 1, 空速2 h-1。催化剂B经焙烧后直接使用。
采用FCC汽油研究催化剂A和B上的硫转移反应, 采用色谱及化学分析方法检测各种硫化物。
催化剂A上发生的主要是硫转移反应, 小分子硫醇类硫化物与烯烃发生反应, 生成大分子硫化物, 大分子硫化物在分馏中从汽油轻组分中切割至重组分中, 使FCC汽油轻组分的硫脱除。文献[5]报道, 硫醇在硫转移催化剂上发生的反应是自由基加成。
催化剂B上发生的反应是噻吩类硫化物与烯烃的烷基化, 反应机理按正碳离子反应进行, 首先FCC汽油中烯烃与催化剂B的酸中心反应生成正碳离子, 然后正碳离子再与噻吩类硫反应生成烷基噻吩[6, 7]。经过烷基化反应生成的烷基噻吩类硫物质被转移到重组分的汽油中, 通过加氢或蒸馏的方法脱除。

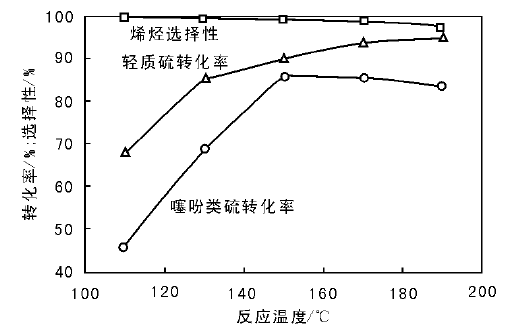

在反应压力2.0 MPa、空速3 h-1和氢油体积比10条件下, 考察反应温度对组合催化剂性能的影响, 结果如图1所示。
由图1可以看出, 反应温度过低时, 组合催化剂上轻质硫和噻吩类硫转移活性较低, 容易导致 FCC汽油轻组分硫过高, 不能满足设计要求; 提高反应温度, 轻质硫和噻吩类硫转化率提高, 但烯烃选择性下降。反应温度150 ℃时, 烯烃选择性为99.1%, 噻吩类硫转化率高达86%。进一步升高反应温度, 轻质硫转化率有所提高, 但噻吩类硫转化率和烯烃选择性均开始下降, 反应温度过高会使烯烃饱和率上升引起辛烷值过度损失, 甚至还会发生加氢脱硫反应产生硫化氢; 另外, 高温易引起烯烃和二烯烃发生聚合反应, 积炭生焦覆盖催化剂表面, 严重影响催化剂活性, 适宜的反应温度为150 ℃。

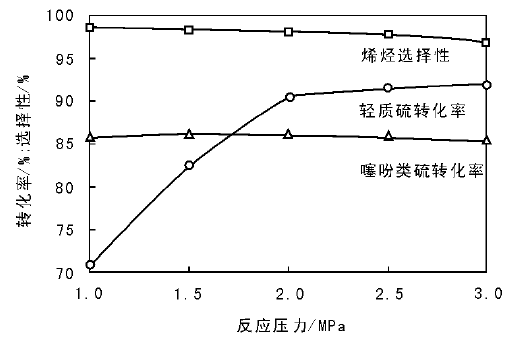

在反应温度 150 ℃、空速3 h-1和氢油体积比10条件下, 考察反应压力对组合催化剂性能的影响, 结果如图2所示。
由图2可以看出, 提高反应压力, 轻质硫转化率呈上升趋势, 烯烃选择性变化不大, 噻吩类硫转化率变化较小, 约保持在85%, 可能是在实验压力范围, 反应物处于液相, 提高压力对噻吩类硫的转化影响不大。综合考虑, 适宜的反应压力约为2.0 MPa。

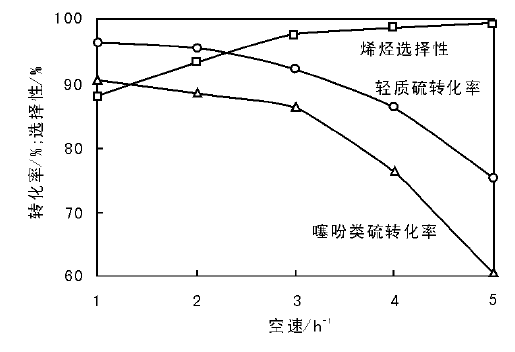

在反应温度150 ℃和反应压力2.0 MPa条件下, 考察空速对组合催化剂性能的影响, 结果如图3所示。
由图3可以看出, 提高空速, 轻质硫和噻吩类硫转化率降低, 烯烃选择性提高, 可能是增大空速, 缩短了反应物在催化剂表面的停留时间, 减少了硫转移和烯烃饱和反应的发生, 使轻质硫和噻吩类硫转化率下降, 噻吩类硫转化率下降较大, 烯烃饱和减弱, 烯烃选择性有所上升。空速为1 h-1时, 虽然轻质硫和噻吩类硫的转化率很高, 但单烯烃选择性很差, 辛烷值损失过多; 空速为3 h-1时, 单烯烃选择性和硫转化率均较好, 适宜的空速为3 h-1。
在反应温度150 ℃、反应压力2.0 MPa和空速3.0 h-1条件下, 催化剂不同组合方式的性能比较见表2。
从表2可以看出, 催化剂A和B组合方式对烯烃选择性和硫转化率影响较大。催化剂A在上层, 催化剂B在下层时, 各项性能都表现较好; 而催化剂B在上层, 催化剂A在下层时, 由于催化剂B具有一定的酸性中心, 很容易导致二烯烃和单烯烃聚合反应, 生成物堵塞催化剂孔, 造成噻吩类硫转化率下降和单烯烃选择性差。

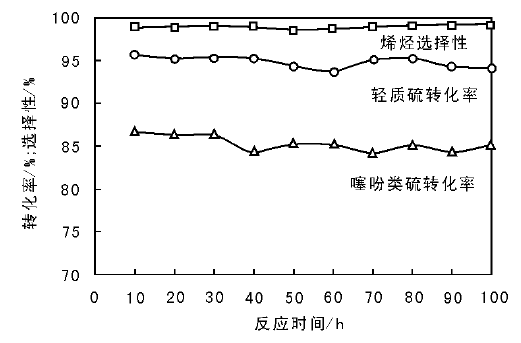

在反应温度150 ℃、反应压力2 MPa、氢油体积比10和空速3 h-1条件下, 考察组合催化剂稳定性, 结果见图4。
由图4可知, 组合催化剂的烯烃选择性、噻吩类硫和轻质硫转化率保持平稳, 表明催化剂具有良好的稳定性。
(1) 催化剂A和B上发生的主要反应为二烯烃加氢饱和、轻质硫和噻吩类硫转化为大分子硫化物, 在分馏过程中能除去。
(2) 提高压力或降低空速, 有助于轻质硫和噻吩类硫转化率的增大, 但烯烃选择性有所下降; 提高反应温度, 轻质硫转化率提高, 而噻吩类硫转化率先升高后降低, 最佳温度为150 ℃, 继续升高温度, 单烯烃饱和率上升。
(3) 催化剂A在上层, B在下层的组合方式, 能提高催化剂的选择性和硫转移活性, 有效防止催化剂聚合结焦, 延长催化剂寿命。在100 h稳定实验中, 催化剂上烯烃选择性、轻质硫和噻吩类硫转化率保持平稳, 催化剂具有良好的稳定性。
