引用本文
杨喜变, 翁敏, 王亭亭, 丁洪生. 活性炭负载磷钨酸催化1-癸烯齐聚反应的研究[J]. 工业催化, 2016,24(5): 46-49.
Yang Xibian, Weng Min, Wang Tingting, Ding Hongsheng. Oligomerization of 1-decene catalyzed by HPW/C catalyst[J]. Industrial Catalysis, 2016,24(5): 46-49.
DOI:10.3969/j.issn.1008-1143.2016.05.009
Permissions
Copyright©2016, 《工业催化》编辑部
《工业催化》编辑部 所有
活性炭负载磷钨酸催化1-癸烯齐聚反应的研究
杨喜变1, 翁敏2, 王亭亭1, 丁洪生1*,*
1.辽宁石油化工大学,辽宁 抚顺 113001
2.中国石油天然气股份有限公司华东化工销售分工司,上海 200122
通讯联系人:丁洪生,教授,硕士研究生导师。

作者简介:杨喜变,1990年生,女,山西省运城市人,在读硕士研究生,研究方向为润滑油合成及石油化工产品分析。

收稿日期: 2016-02-02
摘要

使用活性炭负载磷钨酸催化剂,对1-癸烯齐聚反应进行研究,考察磷钨酸负载量、催化剂活化温度、活化时间、反应温度、反应压力和反应时间对1-癸烯转化率的影响。确定最佳的工艺条件为:磷钨酸负载质量分数37%,催化剂活化温度200 ℃,活化时间3 h,反应温度180 ℃,反应压力0.5 MPa,反应时间4 h。在此条件下,对聚烯烃合成油的物化性能进行研究,结果表明,采用活性炭负载磷钨酸催化剂催化1-癸烯齐聚合成油100 ℃黏度为4.60 mm2·s-1,黏度指数为126,凝点为-58 ℃,1-癸烯转化率为83.5%。

关键词: 石油化学工程; 1-癸烯; 磷钨酸; 活性炭负载磷钨酸催化剂; 齐聚; 聚烯烃合成油
中图分类号:TE626.3;TQ221.21+7    文献标志码:A    文章编号:1008-1143(2016)05-0046-04
Oligomerization of 1-decene catalyzed by HPW/C catalyst
Yang Xibian1, Weng Min2, Wang Tingting1, Ding Hongsheng1,*
1.Liaoning Shihua University, Fushun 113001, Liaoning, China
2.East China Chemicals Marketing Company of PetroChina, Shanghai 200122, China
Abstract

The oligomerization reaction of 1-decene was studied by using activated carbon supported phosphotungstic acid(HPW) catalysts.The influence of HPW loadings,catalyst activated temperatures and time,reaction temperatures,reaction pressure and reaction time on 1-decene conversion was investigated.The optimum condition for the oligomerization of 1-decene was determined as follows:HPW load mass fraction 37%,catalyst activation temperature 200 ℃,activation time 3 h,reaction temperature 180 ℃,reaction pressure 0.5 MPa,and reaction time 4 h. Under the optimum condition,the properties of poly alpha olefin (PAO) were studied.The results showed that the viscosity,the viscosity index and the freezing point of PAO were 4.60 mm2·s-1 at 100 ℃,126 and -58 ℃, respectively,and the conversion ratio of 1-decene was 83.5%.

Keyword: petrochemical engineering; 1-decene; phosphotungstic acid; activated carbon supported HPW catalyst; oligomerization; poly alpha olefin

合成润滑油的原料主要有C8以上的α -烯烃, 如1-辛烯、1-癸烯和1-C12烯烃等。以1-癸烯为原料合成的润滑油具有较低的低温黏度、耐热性以及防老化性能, 是一种可在宽温度范围使用的优质润滑油。目前, α -烯烃聚合的催化剂主要有L酸催化剂、齐格勒-纳塔催化剂以及茂金属催化剂[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]等。其中, L酸催化剂主要有BF3和AlCl3催化剂, 这两种催化剂在润滑油基础油的合成中均有很好的催化效果, 但对设备有腐蚀性, 且污染环境。

磷钨酸[11]作为一种绿色环保型催化剂, 具有对设备腐蚀性小、环境污染小和操作简单的优点。在许多有机化学反应中应用广泛, 如酯化反应、烷基化反应和酰化反应等。Newman Andrew D等[12]通过浸渍法将SiO2负载在磷钨酸上, 研究α -蒎烯的液相重排和甲醇的气相缩合反应, 具有较高转化率。Sheng Xiaoli等[13]将氨丙基固定化的LaSBA-15负载在磷钨酸上, 用于邻二甲苯和苯乙烯的烷基化反应, 结果表明, 磷钨酸在载体上有很好的稳定性, 在最佳条件下转化率达100%, 产率达93%。

本文采用浸渍法将磷钨酸负载在活性炭上制备活性炭负载磷钨酸催化剂, 对催化剂进行表征, 研究其对1-癸烯聚合反应的催化性能, 考察反应过程中磷钨酸负载量、催化剂活化温度、活化时间、反应温度、反应压力和反应时间对齐聚物收率的影响。

1 实验部分
1.1 活性炭负载磷钨酸催化剂制备

称取一定量活性炭用稀硝酸浸泡, 除去表面碱性灰分后用去离子水洗涤至中性, 120 ℃干燥8 h后置于干燥器中待用。称取一定量磷钨酸加入装有相应量水的烧杯中, 将对应量活性炭倒入锥形瓶中与磷钨酸溶液混合; 将固液混合物在电热器上慢速蒸发直至干燥, 中间不断搅拌, 干燥后立刻停止, 空气中放置(4~8) h, 烘箱120 ℃干燥8 h, 放入干燥箱保存; 反应前, 在一定温度焙烧5 h, 制得不同磷钨酸负载质量分数的系列催化剂。

1.2 1-癸烯齐聚反应

1-癸烯80 mL, 加入干燥的100 mL配有热电偶控温加热不锈钢反应罐中, 再加入一定量活性炭负载磷钨酸催化剂, 通入氮气, 调节压力, 调整转速和温度, 达到指定温度时, 聚合反应开始, 反应一定时间后, 将聚合产物与催化剂的混合物分离。产物在配备有Agilent熔融硅胶毛细管柱和FID检测器的SP-6000气相色谱仪上进行分析。每次运行后, 催化剂通过过滤回收, 然后用CCl4洗涤, 干燥和再使用。

2 结果与讨论
2.1 活性组分磷钨酸负载量

在反应温度180 ℃、反应时间4 h和反应压力0.5 MPa条件下, 考察活性组分磷钨酸负载量对催化剂性能的影响。结果见图1。

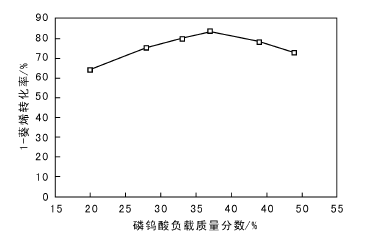

图 1 磷钨酸负载量对1-癸烯转化率的影响Figure 1 Influence of HPW loadings on 1-decene conversion

由图1可以看出, 1-癸烯转化率随着磷钨酸负载量增加先升高后降低, 磷钨酸负载质量分数为37%时, 1-癸烯转化率为83.2%; 继续增加磷钨酸负载量, 转化率下降, 因为随着磷钨酸在活性炭载体上负载量增加, 催化剂有效活性中心数量增加, 活性组分磷钨酸分布在活性炭载体表面和部分大孔道内表面, 活性组分磷钨酸在载体表面铺满单层时, 表面有效活性中心数量最多, 活性组分磷钨酸与载体形成的协同作用最强, 使催化剂表现出很强的催化性能。当负载的活性组分超过某一数值时, 活性组分堆积或造成部分孔道堵塞, 影响催化剂活性。

2.2 催化剂活化温度和活化时间

采用磷钨酸负载质量分数37%的催化剂为1-癸烯聚合反应催化剂, 在反应温度180 ℃、反应时间4 h、反应压力0.5 MPa和催化剂活化温度(160~250) ℃条件下, 研究催化剂活化温度和活化时间对1-癸烯转化率的影响, 结果如表1所示。由表1可以看出, 催化剂活化温度升高至200 ℃时, 反应3 h, 1-癸烯转化率增至83.5%, 表明催化剂活化温度为200 ℃时, 催化剂的酸活性位点分布最好, 最均匀, 活性最高。因此, 选择催化剂活化温度200 ℃和活化时间3 h处理催化剂。

表 1 催化剂活化温度和活化时间对1-癸烯转化率的影响 Table 1 Influence of activation temperatures and activation time on 1-decene oligomerization
2.3 反应温度

采用磷钨酸负载质量分数37%的催化剂为1-癸烯聚合反应催化剂, 在催化剂活化温度200 ℃、活化时间3 h、反应时间4 h和反应压力0.5 MPa条件下, 考察反应温度对1-癸烯转化率的影响, 结果如图2所示。

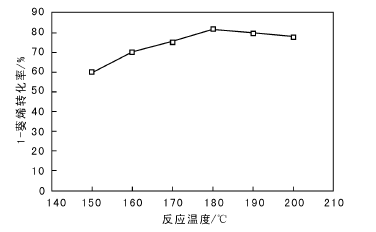

图 2 反应温度对1-癸烯转化率的影响Figure 2 Influence of reaction temperatures on the conversion of 1-decene

由图2可见, 反应温度从150 ℃升至180 ℃时, 1-癸烯转化率增加至81.8%; 继续升高反应温度, 转化率下降。因为升高反应温度, 分子动能增加, 分子运动剧烈, 分子有效接触概率增大, 提高了反应速率。同时, 温度升高也促进副反应, 超大分子的聚合不饱和烯烃会沉积在催化剂表面, 影响催化剂活性, 使催化剂稳定性变差, 容易失活, 寿命变短。因此, 选择180 ℃为最佳反应温度。

2.4 反应时间

采用磷钨酸负载质量分数37%的催化剂为1-癸烯聚合反应催化剂, 在催化剂活化温度为200 ℃、活化时间3 h、反应温度180 ℃和反应压力0.5 MPa条件下, 考察反应时间对1-癸烯转化率的影响, 结果如图3所示。由图3可见, 反应时间为(1~4) h, 1-癸烯转化率增加, 4 h时转化率达到最大, 反应达到相对平衡, 再增加反应时间, 转化率变化不大, 选择最佳反应时间为4 h。

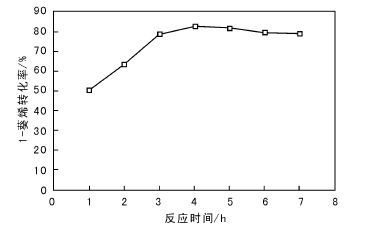

图 3 反应时间对1-癸烯齐聚反应转化率的影响Figure 3 Influence of reaction time on the conversion of 1-decene

2.5 反应压力

采用磷钨酸负载质量分数37%的催化剂为1-癸烯聚合反应催化剂, 在催化剂活化温度为200 ℃、活化时间3 h、反应温度180 ℃和反应时间4 h条件下, 考察反应压力对1-癸烯转化率的影响, 结果如图4所示。

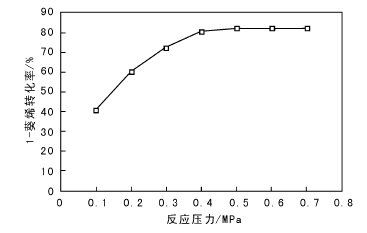

图 4 反应压力对1-癸烯齐聚反应转化率的影响Figure 4 Influence of reaction pressure on the conversion of 1-decene

由图4可以看出, 1-癸烯转化率随着反应压力增加而提高, 反应压力0.5 MPa, 转化率最高。反应压力增加使反应分子的接触几率增加, 促使反应向体积减小的方向进行, 转化率提高, 反应压力高于0.5 MPa, 转化率变化不明显, 选择最佳反应压力0.5 MPa。

2.6 齐聚产物性能

采用饱和吸附法使活性炭负载37%的磷钨酸, 在催化剂活化温度200 ℃、活化时间3 h、反应温度180 ℃、反应压力0.5 MPa和反应时间4 h最佳条件下进行1-癸烯齐聚反应实验, 得到1-癸烯转化率83.5%。对得到的聚烯烃合成油进行物化性能评价, 聚烯烃合成油100 ℃黏度为4.60 mm2· s-1, 黏度指数为126, 凝点为-58 ℃。

3 结论

制备了活性炭负载磷钨酸催化剂, 考察活性炭负载磷钨酸催化剂对1-癸烯齐聚反应的催化性能, 得到最佳条件为:磷钨酸负载质量分数为37%, 催化剂活化温度200 ℃, 活化时间3 h, 反应温度180 ℃, 反应压力0.5 MPa, 反应时间4 h, 此条件下, 1-癸烯转化率为83.5%, 聚烯烃合成油100 ℃黏度为4.60 mm2· s-1, 黏度指数为126, 凝点为-58 ℃。

The authors have declared that no competing interests exist.

参考文献
[1] 王伟. 高熔点聚α-烯烃的合成[J]. 现代化工, 2014, 34(10): 103-105.
Wang Wei. Synthesis of poly(α-olefin)s with high melting-point[J]. Modern Chemical Industry, 2014, 34(10): 103-105. [本文引用:1]
[2] 吕春胜, 许云飞, 颜子龙, 等. 1-C12烯烃齐聚制备高性能润滑油基础油[J]. 石油学报, 2014, 30(3): 446-451.
Lü Chunsheng, Xu Yunfei, Yan Zilong, et al. Oligomerization of 1-dodecene to synthesize high performance lubricating base oil[J]. Petroleum Processing Section, 2014, 30(3): 446-451. [本文引用:1]
[3] 吕春胜, 李艺超, 杨阳, 等. 1-C14烯烃齐聚制备高性能润滑油基础油[J]. 应用化工, 2015, 44(1): 76-79.
Lü Chunsheng, Li Yichao, Yang Yang, et al. Oligomerization of 1-tetradecene to synthesize high performance lubricating base oil[J]. Applied Chemical Industry, 2015, 44(1): 76-79. [本文引用:1]
[4] 张于, 丁洪生, 刘岳松. AlCl3-季戊四醇络合催化剂催化1-辛烯齐聚工艺[J]. 工业催化, 2012, 20(11): 61-64.
Zhang Yu, Ding Hongsheng, Liu Yuesong. Oligomerization process of 1-octylene catalyzed by aluminum chloride-pentaerythritol complex[J]. Industrial Catalysis, 2012, 20(11): 61-64. [本文引用:1]
[5] 张耀, 段庆华, 刘依农, 等. 离子液体催化1-癸烯齐聚制备α-烯烃的研究[J]. 石油炼制与化工, 2011, 42(11): 62-65.
Zhang Yao, Duan Qinghua, Liu Yinong, et al. Study on 1-decene oligomerization catalyzed by ionic liquids to prepare poly-α-olefins[J]. Petroleum Processing and Petrochemicals, 2011, 42(11): 62-65. [本文引用:1]
[6] 金树余, 丁洪生, 赵春明, 等. 三氟甲磺酸催化1-己烯齐聚反应的研究[J]. 工业催化, 2012, 20(2): 41-43.
Jin Shuyu, Ding Hongsheng, Zhao Chunming, et al. Study on 1-hexene oligomerication catalyzed by trifluoromethanesulfonic acid[J]. Industrial Catalysis, 2012, 20(2): 41-43. [本文引用:1]
[7] 韩雪梅, 王淑兰, 曹婷婷, 等. 齐格勒-纳塔催化剂催化癸烯聚合反应的研究[J]. 精细石油化工进展, 2011, 12(9): 30-31.
Han Xuemei, Wang Shulan, Cao Tingting, et al. Study of decene oligomerization catalyzed by Ziegler-Natta catalyst[J]. Advances Fine Petrochemicals, 2011, 12(9): 30-31. [本文引用:1]
[8] 毛国梁, 谢立娟, 吴得南. α-二亚胺后过渡金属配合物在烯烃聚合中的应用研究进展[J]. 化学工业与工程技术, 2012, 33(2): 9-14.
Mao Guoliang, Xie Lijuan, Wu Denan. Application research of α-diimine ligand s late transition metal coordination complex for olefin polymerization[J]. Journal of Chemical Industry & Engineering, 2012, 33(2): 9-14 [本文引用:1]
[9] 曲敏, 蒋山, 阎圣刚, 等. AlCl3/TiCl4催化癸烯聚合制润滑油基础油的研究[J]. 石油炼制与化工, 2008, 39(12): 21-23.
Qu Min, Jiang Shan, Yan Shenggang, et al. Oligomerization of decene over AlCl3/TiCl4 catalyst to prepare synthetic lube base oil[J]. Petroleum Processing and Petrochemicals, 2008, 39(12): 21-23. [本文引用:1]
[10] 李红平, 冯乐刚, 张海忠, 等. 不同黏度聚α-烯烃合成润滑油基础油的制备[J]. 石油化工, 2013, 42(4): 384-387.
Li Hongping, Feng Legang, Zhang Haihong, et al. Preparation of poly-α-olefin synthetic lubricant base oils with different viscosity[J]. Petrochemical Technology, 2013, 42(4): 384-387. [本文引用:1]
[11] 王德胜, 闫亮, 王晓来. 杂多酸催化剂研究进展[J]. 分子催化, 2012, 26(4): 366-375.
Wang Desheng, Yan Liang, Wang Xiaolai. Research progress of heteropolyacid catalyst[J]. Journal of Molecular Catalysis(China), 2012, 26(4): 366-375. [本文引用:1]
[12] Andrew D Newman, Robert Brown D, Prem Siril, et al. Structural studies of high dispersion H3PW12O40/SiO2 solid acid catalysts[J]. Physical Chemistry Chemical Physics, 2006, (8): 2893-2902. [本文引用:1]
[13] Sheng Xiaoli, Zhou Yunming, Zhang Yiwei, et al. Highly active and green aminopropyl-immobilized phosphotungstic acid on mesoporous LaSBA-15 for alkylation of o-xylene with styrene[J]. Catalysis Letters, 2012, 142(3): 360-367. [本文引用:1]
