引用本文
贾莉伟, 蒋颉, 岳军, 浦琦伟, 郝士杰, 王家明. 顺丁橡胶尾气净化催化剂的研究与应用[J]. 工业催化, 2017,25(12): 49-51.
Jia Liwei, Jiang Jie, Yue Jun, Pu Qiwei, Hao Shiji, Wang Jiaming. Research and application of catalyst for removing exhaust emission from polybutadiene rubber[J].
Industrial Catalysis , 2017,25(12): 49-51.
DOI:10.3969/j.issn.1008-1143.2017.12.009
Permissions
Copyright©2017, 《工业催化》编辑部
《工业催化》编辑部 所有
顺丁橡胶尾气净化催化剂的研究与应用
贾莉伟
* , 蒋颉, 岳军, 浦琦伟, 郝士杰, 王家明
无锡威孚环保催化剂有限公司,江苏 无锡 214028
通讯联系人:贾莉伟。
作者简介:贾莉伟,1976年生,男,山西省闻喜县人,博士,副教授,主要从事大气污染防治催化剂开发。
收稿日期 : 2017-09-21
摘要
顺丁橡胶尾气排放中主要污染物是正己烷,选择性催化氧化法是处理正己烷的主要技术。以聚乙二醇为助剂,制备Pt/Al2 O3 催化剂,利用侧线测试其催化性能,采用CO化学吸附与透射电子显微镜对催化剂进行表征。侧线测试结果表明,催化剂活性优于进口同类催化剂,250 ℃时,正己烷被完全氧化;CO化学吸附结果表明,Pt/Al2 O3 催化剂中贵金属分散度为75.9%,进口催化剂只有58.7%;TEM表明,Pt/Al2 O3 催化剂上金属分布更均匀。Pt/Al2 O3 催化剂应用于顺丁橡胶尾气处理,催化活性稳定。
关键词 :
催化化学 ; 选择性催化氧化 ; 可挥发性有机物 ; 聚乙二醇 ; 顺丁橡胶
中图分类号 :TQ426.94;TQ333.2
文献标志码 :A
文章编号 :1008-1143(2017)12-0049-03
Research and application of catalyst for removing exhaust emission from polybutadiene rubber
Jia Liwei
* , Jiang Jie, Yue Jun, Pu Qiwei, Hao Shiji, Wang Jiaming
Wuxi Weifu EnvironmentalProtection Catalysts Co.,Ltd,Wuxi 214028,Jiangsu,China
Abstract
Selective catalytic oxidation was the main technology to process n -hexane which was primary pollutant of exhaust emission in polybutadiene rubber production.Pt/Al2 O3 with additive of polyethylene glycol was synthesized,evaluated in industrial sidetrack test,and characterized with CO chemisorption and transmission electron microscopy(TEM).The result of industrial sidetrack test showed that the activity of Pt/Al2 O3 researched in this paper was better than imported similar catalyst,and n -hexane could be fully oxidized at 250 ℃.CO chemisorption showed that Pt dispersion was 75.9% on the Pt/Al2 O3 researched,for imported similar catalyst, only 58.7%.Pt particles were uniformly distributed on the surface of Al2 O3 from TEM.Furthermore,stability was good when catalyst was applied in removing exhaust emission from practical polybutadiene rubber project.
Keyword :
catalytic chemistry ; selective catalytic oxidation ; VOC ; polyethylene glycol ; polybutadiene rubber
大气污染问题日益突出, 工业可挥发性有机物的排放成为环境污染的主要来源之一。在顺丁橡胶合成中, 尾气单元主要的可挥发性有机物污染物99%是正己烷[1 ] 。针对顺丁橡胶行业尾气排放特征, 选择性催化氧化法处理尾气中的正己烷是最经济有效的处理方式[1 , 2 ] , 该工艺中, 氧化性催化技术是核心[3 , 4 , 5 , 6 , 7 ] , 为了保证高效率和长寿命的催化剂活性, 一般应用贵金属催化剂。本文针对国内某顺丁橡胶尾气的排放特征, 聚乙二醇作为助剂, 高度分散活性组分贵金属Pt于载体上, 制备Pt/Al2 O3 催化剂, 并应用于顺丁橡胶尾气净化。
1 实验部分 1.1 催化剂制备 γ -Al2 O3 (德国Sasol公司)与去离子水按1: 1.5配成均匀悬浮液, 添加硝酸铂(英国JM公司)溶液, 贵金属Pt添加量为氧化铝质量的0.5%, 再加入聚乙二醇助剂, 搅拌2 h。经过高能球磨机, 将液体研磨成粒径d 90 =15 μ m的浆液, 采用定量真空涂覆技术, 对孔密度200 cpsi和外形尺寸为150 mm× 150 mm× 100 mm的蜂窝瓷载体进行涂覆, 120 ℃干燥2 h, 550 ℃焙烧2 h, 制成整体式蜂窝瓷催化剂Pt/Al2 O3 , 涂覆量为225 g, 贵金属Pt含量为1.125 g; 相应的进口催化剂采用传统等体积浸渍法制备, 贵金属Pt含量为2.25 g。
1.2 催化剂活性评价 在某顺丁橡胶工厂尾气单元排气管引出侧线, 引入电加热盘管, 控制催化剂前面废气浓度, 再分两路分别经过制备的Pt/Al2 O3 催化剂与进口催化剂, 采用Agilent 6890气相色谱检测催化前后3种化合物浓度, FID监测器, HP-PLOT U (30 m× 0.32 mm× 10 μ m)色谱柱, 以He气作为载气, 进样口温度150 ℃, 检测室温度180 ℃, 用六通阀在线检测不同温度下的催化剂前后气体浓度, 计算转化率。
1.3 催化剂表征 采用CO化学吸附法测量Pt/Al2 O3 催化剂中贵金属Pt分散度, 利用脉冲方式, 以50 s N2 与30 s CO相互交替的方式通入反应气氛, 在反应器出口检测CO浓度。根据金属分散度定义, 计算Pt/Al2 O3 催化剂中Pt分散度。
采用透射电子显微镜JEOL JEM-2100, 电子束加速电压200 kV, 分辨率0.23 nm。将粉末先分散在乙醇中, 再超声分散15 min, 取上层液体滴加在200目铜网的多孔碳膜上, 干燥。

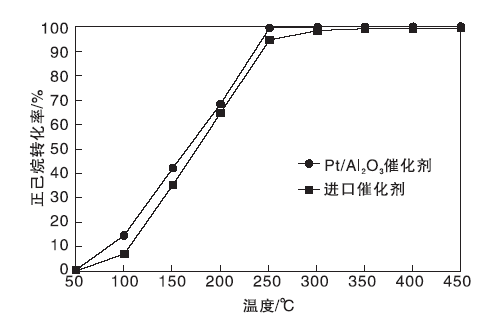

2 结果与讨论 2.1 催化剂活性评价结果 Pt/Al2 O3 催化剂与进口催化剂氧化正己烷能力的对比结果如图1所示。
从图1可以看出, 100 ℃时, Pt/Al2 O3 催化剂上正己烷转化率约15%, 进口催化剂上转化率只有7%; 250 ℃时, Pt/Al2 O3 催化剂上正己烷完全氧化, 而进口催化剂正己烷转化率95%。因此, 采用Pt/Al2 O3 催化剂, 只需要将尾气温度提高到250 ℃。
2.2 贵金属分散度 利用CO化学吸附方法检测Pt/Al2 O3 催化剂与进口催化剂中活性组分Pt分散度, 分别为75.9%和58.7%, 表明贵金属Pt在Al2 O3 表面结合时, 聚乙二醇助剂既是还原剂又是稳定剂, 可以防止溶液中贵金属颗粒的团聚和沉淀, 从而提高贵金属Pt在Al2 O3 表面的分布[8 , 9 ] 。
2.3 TEM 对Pt/Al2 O3 催化剂与进口催化剂进行TEM表征, 结果如图2所示。
从图2可以看出, Pt/Al2 O3 催化剂中颜色较深的贵金属Pt粒子均匀分布在浅色Al2 O3 载体上; 进口催化剂中贵金属Pt粒子有少部分均匀分布在载体上, 大部分是一族一族团聚在载体表面, 表明Pt/Al2 O3 催化剂中贵金属在载体表面具备更好的分散性。
2.4 工业应用 在某顺丁橡胶尾气单元进行Pt/Al2 O3 催化剂工业应用, 催化剂入口温度250 ℃, 正己烷原始浓度800 mg· m-3 , 空速15 000 h-1 , 运行1年。应用结果表明, 反应后正己烷出口浓度为(2~5) mg· m-3 , 转化率达到99%以上, 与侧线测试结果吻合; 苯、甲苯、二甲苯和苯乙烯等非甲烷碳氢排放值均小于2 mg· m-3 , 完全满足《中华人民共和国国家标准大气污染物综合排放标准》(GB16297-1996)规定的非甲烷类总烃含量低于120 mg· m-3 的要求, 催化剂活性稳定, 出口废气浓度变化不大。
3 结 论 针对我国环境污染日益突出的现状, 采用催化氧化法净化顺丁橡胶尾气中最主要污染物正己烷的排放。以聚乙二醇作为助剂制备的Pt/Al2 O3 催化剂的催化活性优于进口催化剂, 且贵金属含量为进口催化剂的一半。工业应用表明, Pt/Al2 O3 催化剂催化活性稳定。
The authors have declared that no competing interests exist.
参考文献
[1]
催化氧化技术在顺丁橡胶装置后处理单元尾气的应用 [J]. 化学工程与装备 , 2016 , 11 (11 ): 32 -34 .
[本文引用:2]
[2]
陈秋艳 , 曾春云 , 金凌云 , 等 . 负载型CeO2 /OMS-2催化剂对VOCs的催化氧化性能 [J]. 工业催化 , 2011 , 19 (11 ): 97 -102 . Chen Qiuyan , Zeng Chunyun , Jin Lingyun , et al . Catalytic oxidation performance of supported CeO2 /OMS-2 catalysts for VOCs [J]. Industrial Catalysis , 2011 , 19 (11 ): 97 -102 .
[本文引用:1]
[3]
Huang Shaoyong , Zhang Changbin , He Hong . Effect of pretreatment on Pd/Al2 O3 catalyst for catalytic oxidation of o -xylene at low temperature [J]. Journal of Environmental Science , 2013 , 25 (6 ): 1206 -1212 .
[本文引用:1]
[4]
Liu Ji , Wang Huamei , Chen Yu , et al . Effects of pretreatment atmospheres on the catalytic performance of Pd/γ-Al2 O3 catalyst in benzene degradation [J]. Catalysis Communications , 2014 , 46 (46 ): 11 -16 .
[本文引用:1]
[5]
陈淑霞 , 陈秋艳 , 李娜 , 等 . Pt/CrCeAlO催化剂对二氯甲烷的催化氧化性能 [J]. 工业催化 , 2014 , 22 (1 ): 64 -71 . Chen Shuxia , Chen Qiuyan , Li Na , et al . Catalytic performance of Pt/CrCeAlO catalysts for dichloromethane oxidation [J]. Industrial Catalysis , 2014 , 22 (1 ): 64 -71 .
[本文引用:1]
[6]
王静 , 吴银素 , 张玉霞 , 等 . Pt、Pd/-Al2 O3 催化剂对邻二甲苯深度催化氧化研究 [C]//第五届全国环境催化与环境材料学术会议论文集. 烟台: 烟台大学 , 2007 .
[本文引用:1]
[7]
戴翼虎 , 汤禹 , 徐少丹 , 等 . 反应促进的贵金属纳米颗粒催化正己烷完全氧化 [C]//中国化学会第28届学术年会论文集. 成都: 四川大学 , 2012 .
[本文引用:1]
[8]
Luo Chengcai , Zhang Yuhong , Wang Yanguang . Palladium nanoparticles in poly(ethyleneglycol): the efficient and recyclable catalyst for Heck reaction [J]. Journal of Molecular Catalysis A: Chemical , 2005 , 229 (1 ): 7 -12 .
[本文引用:1]
[9]
Harraz F A , El-Hout S E, Killa H M , et al . Palladium nanoparticles stabilized by polyethylene glycol: efficient, recyclable catalyst for hydrogenation of styrene and nitrobenzene [J]. Journal of Catalysis , 2012 , 286 (2 ): 184 -192 .
[本文引用:1]
