在NaY/Teflon修饰玻碳电极上电化学辅助沉积钯微粒,制备钯复合材料电极,研究催化反应机理。采用循环伏安法(CV)、计时电流法和扫描电镜进行表征,结果表明,钯复合材料电极对甲醇的催化是单电子过程,改变甲醇氧化途径,降低活化能。该电极具有优越的放电特性,提高甲醇和电极利用率,对甲醇氧化具有良好的电催化活性。
Palladium composite catalytic electrode was prepared by deposition of Pd nanoparticles on NaY/Teflon modified glassy carbon electrode,assisted by electrochemistry.The formation mechanism of the catalytic reaction was studied.The composite electrode was characterized by cyclic voltammetry,time current method and scanning electron microscope.The results showed that the electrode had good electron-discharging properties,which enhanced utilization of methanol and the catalyst,and exhibited good electrocatalytic activity for methanol oxidation.
甲醇直接燃料电池具有高能量密度、环境友好、液体燃料来源方便及对外部环境要求低等特点, 在高性能催化电池研制领域得到广泛关注, 并有希望成为一种新型能源[1, 2]。研究表明, 由于催化剂容易中毒和催化活性低等缺点导致实际应用受限[3]。寻找一种抗中毒和高催化活性的物质弥补不足成为
研究热点, 通常采用金属电化学沉积[4, 5, 6]、复合金属基催化剂[7]和负载贵金属[8]等方法, 其中, 金属钯对甲醇直接燃料电池的催化作用比较显著[9, 10, 11]。
本文采用NaY分子筛及聚四氟乙烯(Teflon)修饰玻碳电极, 利用电化学方法辅助沉积金属钯, 研究钯复合材料电极催化甲醇氧化机理。
CHI600C电化学工作站, 上海辰华仪器公司; 三电极系统, 裸玻碳电极(GC)或修饰电极为工作电极, Ag/AgCl电极为参比电极, 铂丝电极为对电极, 天津艾达科技有限公司; QT-2060型数控超声波清洗器, 天津市瑞普电子仪器公司; PHB-1型酸度计, 上海宇隆仪器有限公司; SU3500型扫描电镜, 日立高新技术公司。
聚四氟乙烯和二氯化钯, 阿拉丁试剂; NaY型分子筛, 南京化工厂。其他试剂均为分析纯, 实验用水为二次蒸馏去离子水。
将玻碳电极在金相砂纸(3000#)上打磨, 然后在麂皮垫上依次用1.0 μ m、0.3 μ m和0.05 μ m的Al2O3粉末抛光, 最后用二次蒸馏去离子水、体积比1∶ 1的硝酸溶液、无水乙醇和二次蒸馏去离子水依次超声清洗3 min。清洗后的玻碳电极于0.5 mol· L-1的H2SO4溶液中, 以50 mV· s-1扫描速率在电位(-0.5~1.4) V扫描直至无峰[12]。电极取出后, 用二次蒸馏去离子水冲洗干净, 保存在二次蒸馏去离子水中备用, 所得电极为裸玻碳电极GC。
将PdCl2溶于盐酸制得0.2 mol· L-1的H2PdCl4, 然后将裸玻碳电极GC放入盛有1.0 mmol· L-1的盐酸和0.2 mol· L-1的H2PdCl4混合溶液中, 在电位(-0.4~0) V以15 mV· s-1连续扫描20圈, 使钯微粒沉积到电极表面, 既得钯沉积电极Pd/GC。
将0.2 mL四氢呋喃加入9 mg的NaY型分子筛和9 mg的聚四氟乙烯, 超声一定时间制成悬浊液, 取其10 μ L滴在预处理的GC电极面上, 室温挥发至干, 放置48 h, 制得修饰玻碳电极NaY/Teflon/GC。
将PdCl2溶于盐酸制得0.2 mol· L-1的H2PdCl4, 然后将NaY/Teflon/GC电极放入盛有1.0 mmol· L-1的盐酸和0.2 mol· L-1的H2PdCl4混合溶液中, 在电位(-0.4~0) V以15 mV· s-1连续扫描20圈, 使钯微粒沉积到电极表面, 即得钯复合材料电极NaY/Teflon/Pd/GC。
采用循环伏安法(CV)、计时电流法和扫描电镜对钯复合材料电极进行表征。

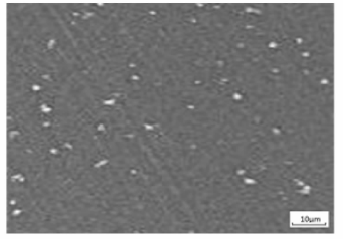

修饰玻碳电极NaY/Teflon/GC的SEM照片如图1所示。
由图1可以看出, NaY分子筛微粒较为整齐地分布在电极表面, 平均微粒(3~5) μ m。一般来说, 微粒的催化反应是表面反应, 反应主要与电极比表面积和活性中心有关, NaY微粒细小, 使其电极比表面积增大, 有利于甲醇的催化氧化。
在电位(-0.4~0) V扫描20圈, 修饰玻碳电极NaY/Teflon/GC的电沉积曲线如图2所示。
由图2可见, 随着扫描圈数增加, 电极上甲醇氧化峰电流逐步增强, 导电性能提高, 表明钯的沉积使电极表面导电能力增强, 有利于提高甲醇氧化能力。
不同修饰电极在0.5 mol· L-1的H2SO4和1 mol· L-1的甲醇溶液中, 在电位(-0.7~0.7) V和扫描速率100 mV· s-1时的CV曲线如图3所示。
由图3可以看出, 除GC催化剂外, Pd/GC、NaY/Pd/GC和NaY/Teflon/Pd/GC催化剂均在电位(-0.4~-0.2) V有较强的甲醇氧化峰, 其中, NaY/Teflon/Pd/GC电极的甲醇氧化峰电流最强, 表明该电极对甲醇氧化的催化作用最好。
NaY/Teflon/Pd/GC电极在含0.5 mol· L-1的H2SO4、1 mol· L-1甲醇溶液、电位(-0.7~0.7) V及扫描速率100 mV· s-1条件下的CV曲线如图4所示。
由图4可以看出, 各个峰的形成机理可能为:当工作电极电位逐渐降低时, 由于钯离子还原性大于甲酸, 所以钯离子得到电子首先还原为金属钯即c峰, 接着甲酸获电子少部分还原为甲醇即b峰。当工作电极电位逐渐升高时, 由于金属钯是惰性金属不易氧化, 所以甲醇首先被氧化成甲酸即a峰, 而后由于金属钯的电子传输速率快且丢失电子数量有限, 所以峰并不明显即d峰。反应过程中, 金属钯只起电子传递作用, 并作为催化剂提高电子传输速率, 实际发生氧化反应的是甲醇。

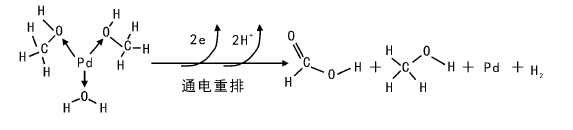

根据Nernst方程[13], 计算得到反应转移电子数为0.78, 结合图4推测a峰即甲醇氧化为甲酸的形成机理见图5。由图5可以看出, 2分子甲醇的氧原子和1分子水的氧原子通过配位键与金属钯的空轨道结合, 然后在电极的正电位控制下失去2个电子和2个氢离子重排为甲酸, 1分子甲醇和少量氢气将金属钯释放出来。2个甲醇分子失去2个电子, 平均得失电子数1个, 与计算得出的电子数相符。由于钯复合电极使甲醇氧化途径发生改变, 从而降低了活化能, 使甲醇氧化变得更加容易。

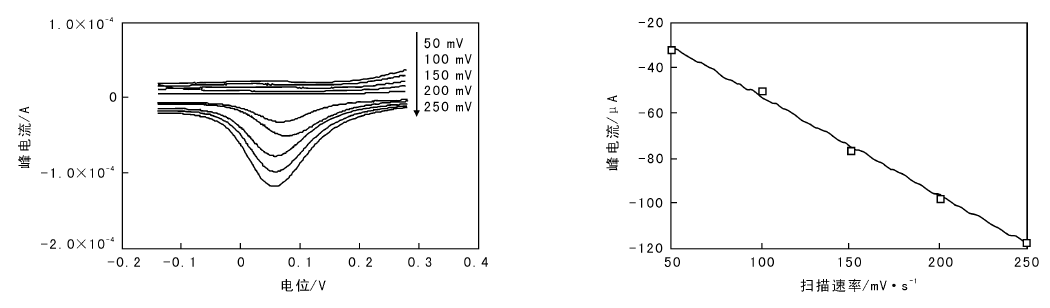

在0.5 mol· L-1的H2SO4、1 mol· L-1甲醇溶液及电位(-0.7~0.7) V条件下, NaY/Teflon/Pd/GC电极以不同扫描速率得到c峰的CV曲线和Ip~ν 曲线如图6所示。
由图6可以看出, 峰电流Ip随扫描速率ν 的增大而减小, 符合方程:Ip=-4.353 92× 10-7ν -9.494 4× 10-6(R2=0.995 94), 表明该反应主要是吸附控制的电极过程[14], 证明甲醇通过电极表面进行氧化反应。

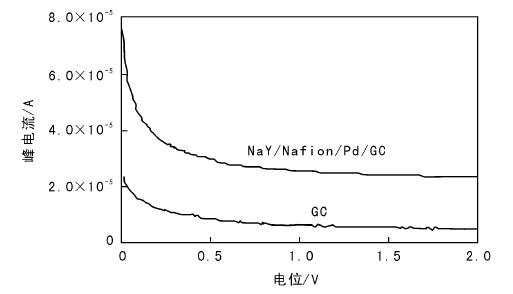

由图7可以看出, 甲醇在NaY/Teflon/Pd/GC电极放电区间的电流密度高于GC电极, 表明NaY/Teflon/Pd/GC电极具有优越的放电特性。
可能由于纳米钯镶嵌在分子筛微粒中, 而分子筛微粒细小, 使电极变得更加紧密。分子筛本身具有多孔结构, 甲醇的进入使电极中毒的气体传出变得容易, 从而让更多的甲醇进入电极活性位点, 增大电化学反应的三相界面[15], 提高电极和甲醇的利用率及电极的催化能力。
通过电化学方法制备了钯复合材料甲醇燃料电池电极, 利用循环伏安法、扫描电镜和计时电流法进行表征, 研究甲醇在钯复合材料电极上的氧化过程及其催化机理。结果表明, 钯复合材料电极对甲醇的催化是单电子过程, 改变了甲醇氧化途径, 降低了活化能, 具有优越的放电特性, 提高了甲醇和电极的利用率。
