Ni/Al₂O₃催化剂的CO₂-TPD表征

赵飒^*, 王长发, 高敏娜, 吴丽威, 李楠, 张静

西安元创化工科技股份有限公司,陕西西安 710061

通讯联系人:赵飒。

作者简介:赵飒,1987年生,硕士,研究方向为材料分析。

收稿日期: 2017-03-02

摘要

Ni/Al₂O₃催化剂是甲烷二氧化碳重整反应制取合成气研究最多、最具应用潜力的一种催化剂。通过对催化剂进行CO₂-TPD研究,考察还原态Ni/Al₂O₃催化剂的CO₂脱附特性。结果表明,浸渍法制备的Ni/Al₂O₃催化剂CO₂脱附曲线呈现双峰,分别在(60~65) ℃和(350~380) ℃出现高低温两个活性位;高温CO₂吸附量为3.0 cm³·g^-1,低温CO₂吸附量为24.0 cm³·g^-1。催化剂的CO₂吸附量与其Ni含量无关。考察选用不同载体的CO₂脱附行为,发现以Al₂O₃为载体的催化剂CO₂吸附量是MgO和SiO₂为载体催化剂的2~4倍,以TiO₂为载体的催化剂几乎不吸附CO₂。

关键词: 催化化学; NiO/Al2O3催化剂; Al2O3载体; CO2吸附量

中图分类号:O643.36 文献标志码:A 文章编号:1008-1143(2017)06-0078-03

CO₂-TPD characterization of Ni/Al₂O₃ catalyst

Zhao Sa^*, Wang Changfa, Gao Minna, Wu Liwei, Li Nan, Zhang Jing

Xi’an Origin Chemical Technologies Co.,Ltd.,Xi’an 710061,Shaanxi,China

Abstract

Ni/Al₂O₃ catalyst is one of the most used and the most promising catalysts for the synthesis of syngas from methane and carbon dioxide reforming.The performance of the reduced Ni/Al₂O₃ catalysts for CO₂ desorption was investigated by CO₂-TPD characterization.The results showed that CO₂ desorption curve over Ni/Al₂O₃ catalyst prepared by impregnation method was bimodal,and two active sites of high and low temperature appeared in (60-65) ℃ and (350-380) ℃,respectively.At the temperature of (60-65) ℃,CO₂ adsorption amount was 24.0 cm³·g^-1, at the temperature of (350-380) ℃, the amount of CO₂ adsorption was 3.0 cm³·g^-1.The adsorption amount of CO₂ over the catalyst was independent of Ni content of the catalyst.CO₂ desorption behaviors of the catalysts with different carriers were investigated.It was found that CO₂ adsorption amount over the catalyst using Al₂O₃ as the support was 2-4 times of that over the catalysts using MgO and SiO₂ as the supports.The catalysts with TiO₂ as the support hardly adsorbed CO₂.

Keyword: catalytic chemistry; NiO/Al2O3 catalyst; Al2O3 support; CO2 adsorption quantity

Show Figures

中图分类号:O643.36; TQ426.6 文献标识码:A 文章编号:1008-1143(2017)06-0078-03

CLC number:O643.36; TQ426.6 Document code: A Article ID: 1008-1143(2017)06-0078-03

随着世界能源和环境问题的日益严峻, 结构性调整引发人们对天然气利用、大气CO₂减排与利用越来越关注^[1]。

甲烷二氧化碳催化重整制合成气^{[2, 3, 4]}中的关键技术是催化剂, Ni/Al₂O₃基催化剂具有优越的催化反应活性, 双金属催化剂 Ni-metal/Al₂O₃具有良好的抗积炭性能^{[5, 6]}。根据催化反应理论, 催化剂催化活性的高低与催化剂表面活性位尤其是对反应气的吸附-脱附行为、催化剂表面酸碱性强弱有关联^{[7, 8, 9, 10, 11, 12]}。本文通过对还原态Ni/Al₂O₃催化剂进行CO₂-TPD研究, 考察其CO₂脱附特性。

1 实验部分

1.1 催化剂制备

以硝酸镍(带结晶水)作为Ni的前驱体, 采用等温浸渍法将硝酸镍溶液逐滴滴加至Al₂O₃载体上, 室温放置12 h, 120 ℃烘干, 500 ℃焙烧得到不同组成的NiO/Al₂O₃ 催化剂。于10%H₂-N₂气氛中将催化剂升温至400 ℃, 保温3 h, 得到还原态Ni/Al₂O₃催化剂。

1.2 仪器及分析条件

采用美国麦克仪器公司Autochem 2920 全自动化学吸附仪, 催化剂用量约100 mg, 吸附气为体积分数10%CO₂-He, TCD 双气路检测, CO₂浓度用标准气校准, 单位为cm³· g^-1。

催化剂装于U型管中, 用少许石英棉填隔, 首先在He气氛(50 mL· min^-1)以10 ℃· min^-1升温速率升至400 ℃, 恒温30 min, 降温至40 ℃, 再切换为10%CO₂-He气氛恒温30 min, 切换为He气氛(50 mL· min^-1)吹扫30 min, 待基线平稳后, 开始记录, 在He 气氛(50 mL· min^-1)以10 ℃· min^-1的升温速率升至700 ℃, 进行数据分析。

3 结果与讨论

图1为Ni/Al₂O₃催化剂的CO₂-TPD曲线。

	Figure Option View Download New Window

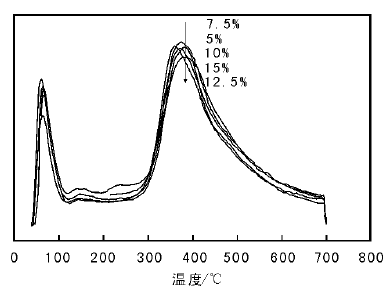

	图 1 Ni/Al₂O₃催化剂的CO₂-TPD曲线Figure 1 CO₂-TPD profiles of Ni/Al₂O₃ catalysts

由图1可见, CO₂脱附在低温(60~65) ℃和高温(350~380) ℃出现两个脱附峰; 低温区为弱的键合作用, 高温区为强的化学吸附位, CO₂高温吸附量为3.0 cm³· g^-1, 低温CO₂吸附量24.0 cm³· g^-1; 不同含量Ni/Al₂O₃催化剂的峰型和峰面积相近, 表明与活性组分含量关系不大, 对CO₂吸附的主要作用为载体。

分别以MgO、 SiO₂和 TiO₂为载体制备Ni基催化剂, 进行CO₂-TPD表征, 结果如图2所示。

	Figure Option View Download New Window

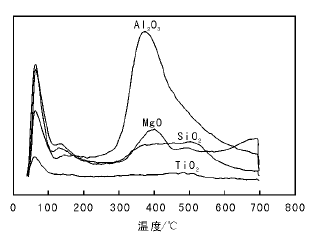

	图 2 以MgO、 SiO₂和 TiO₂为载体的Ni基催化剂的CO₂-TPD曲线Figure 2 CO₂-TPD profiles of Ni-based catalysts using MgO, SiO₂ and TiO₂ as the supports

由图2可以看出, 以TiO₂为载体的Ni基催化剂, 在高温区对CO₂几乎不吸附, 以MgO和SiO₂为载体, CO₂吸附量比用Al₂O₃为载体减少2~4倍, 表明Al₂O₃是较理想的甲烷二氧化碳重整催化剂载体。

4 结论

(1) 通过对还原态Ni/Al₂O₃催化剂的CO₂-TPD 分析, 可以获得催化剂上CO₂反应的活性温度和催化剂上吸附CO₂的量。

(2) 催化剂吸附CO₂的量与载体种类有关, 与活性组分含量关系不大。

(3) Al₂O₃载体是较理想的甲烷二氧化碳重整催化剂载体, Ni/Al₂O₃催化剂的催化活性还受到助催化剂与高温积炭等诸多因素的影响, 最终必须通过活性评价进行印证, 筛选优良的催化剂。
