引用本文
贺晓宇, 徐爱菊, 王奖. MoO3/ZrO2催化剂的丙烷氧化脱氢制丙烯催化性能 [J]. 工业催化, 2018,26(2): 62-65.
He Xiaoyu, Xu Aiju, Wang Jiang. Catalytic oxidative dehydrogenation of propaneto propene over MoO3/ZrO2 catalysts [J]. Industrial Catalysis, 2018,26(2): 62-65.
DOI:10.3969/j.issn.1008-1143.2018.02.009
Permissions
Copyright©2018, 《工业催化》编辑部
《工业催化》编辑部 所有
MoO3/ZrO2催化剂的丙烷氧化脱氢制丙烯催化性能
贺晓宇, 徐爱菊*, 王奖
内蒙古师范大学化学与环境科学学院,内蒙古自治区绿色催化重点实验室,内蒙古 呼和浩特 010022
通讯联系人:徐爱菊,1971年生,女,博士,教授,硕士研究生导师,研究方向为多相催化。

作者简介:贺晓宇,1991年生,女,内蒙古自治区包头市人,在读硕士研究生。

收稿日期: 2017-11-08
基金资助: 内蒙古自治区科技创新引导奖励资金项目(90147)
摘要

以十六烷基三甲基溴化铵为表面活性剂,采用溶剂热法制备系列MoO3/ZrO2催化剂,采用H2-TPR、N2吸附-脱附、X射线衍射等对其进行表征,并评价MoO3/ZrO2催化剂的丙烷氧化脱氢制丙烯催化性能。结果表明,MoO3负载于ZrO2载体上制备的催化剂催化活性增加,MoO3负载质量分数为20%的MoO3/ZrO2催化剂,在反应温度为600 ℃时,丙烷转化率27.45%,丙烯选择性44.78%,丙稀收率12.29%。

关键词: 催化化学; MoO3/ZrO2催化剂; 丙烷; 氧化脱氢; 丙烯
中图分类号:O643.36;TQ221.21+2    文献标志码:A    文章编号:1008-1143(2018)02-0062-04
Catalytic oxidative dehydrogenation of propaneto propene over MoO3/ZrO2 catalysts
He Xiaoyu, Xu Aiju*, Wang Jiang
College of Chemistry and Environment Science,Inner Mongolia Key Laboratory of Green Catalysis,Inner Mongolia Normal University,Hohhot 010022,Inner Mongolia,China
Abstract

MoO3/ZrO2 catalyst was prepared by solvothermal method with CTAB as surfactant,characterized by H2-TPR,N2adsorption-desorption,XRD,and testedin propane oxidative dehydrogenation to propene. The results showed that the catalyst MoO3/ZrO2 had higher propene selectivity after loading molybdenum oxide into zirconium oxide.Propaneconversion was 27.45%,propylene selectivity and yield were 44.78% and 12.29% when MoO3content was 20% in MoO3/ZrO2,and reaction temperature was 600 ℃.

Keyword: catalytic chemistry; MoO3/ZrO2 catalysts; propane; oxidative dehydrogenation; propene

丙烯是一种重要的石油化工原料, 需求量不断增加, 生产丙烯的传统技术已经不能满足要求, 开创发展新的丙烯生产技术成为热点, 引起广泛关注[1]。

MoO3是酸性氧化物, Mo位于八面体的中心, 6个氧原子将其包围组成了八面体结构。钼离子的价态和暴露于催化剂表面的晶面、周围的环境决定了钼氧化物催化剂的活性和选择性[2, 3]。其晶体结构中具有很多氧空穴, 能够与气相氧形成动态平衡, 使其表面总存在有利于烷烃氧化的亲电氧物种[4]。钼掺杂的LaMo0.1V0.9O4 0.5催化剂上, 当丙烷转化率为10%时, 丙烯选择性达到56%[5]。β -分子筛上负载质量分数20%的MoO3时, 丙烷转化率达到极大值[6]。ZrO2是丙烷氧化脱氢制丙烯的优良载体, 其表面较高的氧化钼负载量时出现MoO3和ZrMo2O8晶相, Mo-O-Zr键提高了催化剂催化活性[7]。

本文以十六烷基三甲基溴化铵为表面活性剂, 采用溶剂热法制备系列MoO3/ZrO2催化剂, 探究MoO3负载量对MoO3/ZrO2催化剂催化丙烷氧化脱氢反应性能和结构的影响。

1 实验部分
1.1 MoO3/ZrO2催化剂制备

称取5 g的Zr(NO3)4· 5H2O加入20 mL无水乙醇以及0.4 mL三乙醇胺, 在40 ℃水浴中搅拌30 min得到A溶液; 称取0.8 g十六烷基三甲基溴化铵, 加入20 mL无水乙醇, 搅拌溶解得到B溶液, 缓慢将B溶液滴加到A溶液中搅拌1 h转入高压釜, 90 ℃预晶化4 h, 取出冷却, 用氨水调节pH=9, 搅拌2 h后转至反应釜中, 120 ℃放置48 h, 冷却抽滤, 用无水乙醇洗至中性, 600 ℃焙烧4 h。

称取2.5 g的ZrO2, 按Mo与Zr物质的量比分别为0.05、0.1、0.15和0.2称取相应质量的(NH4)6Mo7O24· 4H2O, 加入无水乙醇、三乙醇胺和十六烷基三甲基溴化铵, 搅拌2 h后转至反应釜中, 120 ℃晶化48 h, 冷却抽滤, 用无水乙醇洗至中性, 600 ℃焙烧4 h即得到不同MoO3负载量的MoO3/ZrO2催化剂。

1.2 催化剂表征

采用日本理学株式会社UItimaⅣ X射线衍射仪, CuKα , λ =0.154 0 nm, 扫描速率0.05 ° · s-1, 工作电压40 kV, 工作电流40 mA。

采用美国麦克仪器公司ASAP-2020的孔结构比表面分析仪上测试催化剂的N2吸附-脱附等温曲线, 首先将样品在200 ℃的真空气氛脱气6 h, 在76.47 K(液氮)条件下进行静态氮吸附, 比表面积采用BET公式计算。

在美国康塔公司Chem BET TPR/TPD Chemisorption Analyzer多用吸附仪测试样品的H2-TPR, 将50 mg催化剂装入石英管中, 300 ℃惰气吹扫30 min, 然后降温至80 ℃, 通入10%H2-90%Ar混合气, 程序升温还原反应在(80~800) ℃进行, 设定仪器衰减为16, 设定10 ℃· min-1的升温速率, 用TCD进行实时检测。

1.3 催化剂活性评价

MoO3/ZrO2催化剂性能评价在装有0.2 g催化剂的固定床石英管中进行, 先用石英砂填满反应管的剩余部分以减小死体积, 一个热电偶放置于石英管内, 另一个热电偶贴于催化剂床层的中间部位。设定程序升温, 相隔50 ℃分析一次生成物的组成。

原料气由丙烷、氧气和氮气组成, 对应的物质的量比为1: 1: 8, 总流速设定为20 mL· min-1, 采用GC-14A气相色谱仪检测可能产生的丙烯、一氧化碳、二氧化碳、甲烷、丙烷和乙烯等生成物。

2 结果和讨论
2.1 XRD

图1为MoO3/ZrO2催化剂的XRD图。

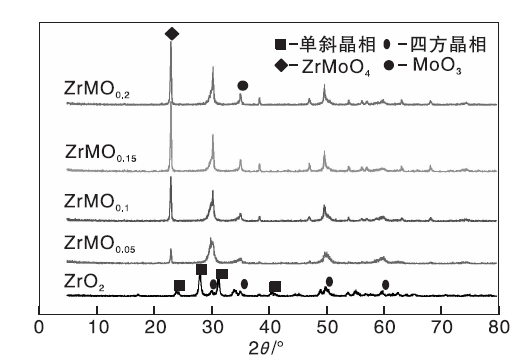

图1 不同MoO3负载量MoO3/ZrO2催化剂的XRD图Figure 1 XRD patterns of MoO3/ZrO2 catalysts with different MoO3 loadings

从图1可以看出, 载体ZrO2是单斜和四方混合晶相, 24.4° 、28.1° 、31.5° 、41.4° 的衍射峰, 对应单斜相(PDF卡No:78-0047); 30.2° 、35.1° 、51.3° 和60.2° 的衍射峰, 对应四方相(PDF卡No:79-1976)。负载MoO3在23.4° 出现ZrMoO4相衍射峰, 并且随着MoO3负载量增加, ZrO2单斜晶相衍射峰明显减弱, 四方晶相衍射峰增强, MoO3负载量为20%时, ZrMoO4晶相衍射峰最强。

2.2 N2吸附-脱附

图2为不同MoO3负载量MoO3/ZrO2催化剂的N2吸附-脱附等温曲线。

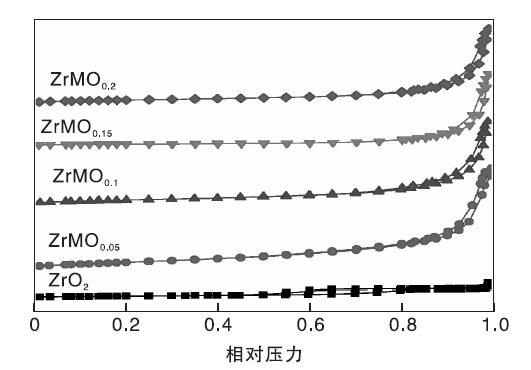

图2 不同MoO3负载量的MoO3/ZrO2催化剂的N2吸附-脱附等温曲线Figure 2 N2 adsorption-desorption isotherms of MoO3/ZrO2 catalysts with different MoO3 loadings

由图2可以看出, 载体ZrO2及MoO3/ZrO2催化剂的N2吸附-脱附曲线均为典型的Ⅲ 型等温线, 滞后环为标准的H3型, 表明其表面不规则, 吸附-脱附不完全可逆, 材料是由粒子聚集形成的窄缝型孔堆积而成[8]。

2.3 H2-TPR

图3是MoO3/ZrO2催化剂的H2-TPR谱图。由图3可以看出, (100~800) ℃载体ZrO2没有出现还原峰, 随着Mo掺杂量增加, 还原峰的峰面积也逐渐增加, ZrMo0.2的还原峰面积最大, 并且还原峰向高温方向移动。在还原气氛下, 催化剂表面的MoO3会形成孤立的氧空位, 电子流向六价的钼离子后, 将其还原成四价的钼离子。四价钼离子能够将烷烃活化, 促进了烷烃碳氢键的断裂[9]。当Mo与Zr物质的量比为0.2时, 还原峰面积最大, 并且没有肩峰, 表明不同价态的Mo物种之间易于转化, 活性组分MoO3与载体ZrO2之间协同作用好。

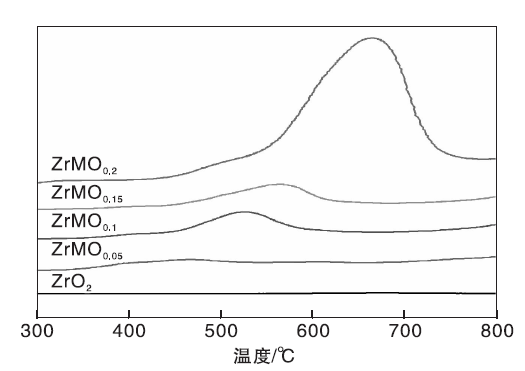

图3 不同MoO3负载量MoO3/ZrO2催化剂的H2-TPR谱图Figure 3 H2-TPR patterns of MoO3/ZrO2catalysts with different MoO3 loadings

2.4 MoO3/ZrO2催化剂催化性能

图4为MoO3/ZrO2催化剂上丙烷转化率、丙烯选择性和收率随反应温度的变化。

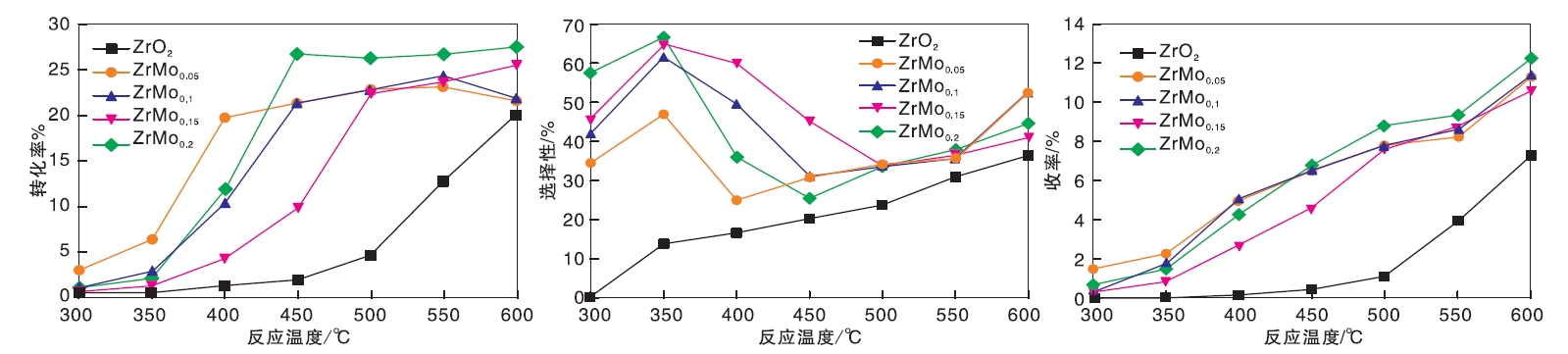

图4 MoO3/ZrO2催化剂上丙烷转化率、丙烯选择性和收率随反应温度变化Figure 4 Effects of temperature on propane conversion, propene selectivity and yield over MoO3/ZrO2 catalysts

从图4可以看出, 反应温度为600 ℃时, Mo与Zr物质的量比为0.2的MoO3/ZrO2催化剂上丙烷转化率最高, 为27.45%, 丙烯选择性44.78%, 丙稀收率12.29%。

3 结 论

(1) 以十六烷基三甲基溴化铵为表面活性剂, 制备系列MoO3/ZrO2催化剂, 当Mo与Zr物质的量比为0.2时, 催化剂上四方ZrO2、MoO3和ZrMoO4三相共存, 还原峰面积最大。

(2) 通过丙烷氧化脱氢制丙烯的实验发现, 载体ZrO2负载MoO3后制备的催化剂催化活性增加, Mo与Zr物质的量比为0.2的MoO3/ZrO2催化剂催化性能最好, 在反应温度为600 ℃条件下, 丙烷转化率27.45%, 丙烯选择性44.78%, 丙稀收率为12.29%。

The authors have declared that no competing interests exist.

参考文献
[1] Fan Xiaoqiang, Li Jianmei, Zhao Zhen, et al. Synthesis of a new ordered mesoporousNiMoO4 complex oxide and its efficient catalytic performance for oxidative dehydrogenationof propane[J]. Journal of Energy Chemistry, 2014, 23(2): 171-178. [本文引用:1]
[2] Shi Baoyi, Xu Aiju, Wang Jiang. The impact of preparation methods on the structure and catalytic performance of NiMoO4 for oxidative dehydrogenation of propane[J]. Integrated Ferroelectrics, 2016, 171: 16-22. [本文引用:1]
[3] Jibril Y Baba, Ahmed Shakeel. Oxidayive dehydrogenation of propane over Co, Ni and Mo mixed oxides/MCM-41 catalysts: Effects of intra- and extra- framework locations of metals on product distributions[J]. Catalysis Communications, 2006, 7: 990-996. [本文引用:1]
[4] Jerzy Haber, Erwin Lalik. Catalytic properties of MoO3revisited[J]. Catalysis Today, 1997: 33(1/3): 119-137. [本文引用:1]
[5] 照日格图, 李文钊, 于春英, 等. 钼掺杂LaVO4上丙烷氧化脱氢[J]. 物理化学学报, 2002, 18(1): 1-5.
Bao Zhaorigetu, Li WenZhao, Yu Chunying, et al. Propane oxidative dehydrogenation on molybdenum doped LaVO4 catalyst[J]. Chinese Journalof Chemical Physics, 2002, 18(1): 1-5. [本文引用:1]
[6] 张娇, 傅吉全. 负载型MoO3/ β分子筛催化剂的丙烷氧化脱氢性能[J]. 工业催化, 2012, 20(11): 34-39.
Zhang Jiao, Fu Jiquan. Catalytic properties of MoO3/ β-zeolite catalysts for oxidative dehydrogenation of propane[J]. Industrial Catalysis, 2012, 20(11): 34-39. [本文引用:1]
[7] Chen Kaidong, Xie Shuibo, IglesiaEnrique, et al. Structureand properties of zirconia-supported molybdenum oxide catalysts for oxidative dehydrogenation of propane[J]. Journal of Catalysis, 2000, 189: 421-430. [本文引用:1]
[8] 阿古拉. 介孔氧化物负载铬和钒基纳米催化剂及丙烷脱氢制丙烯催化性能研究[D]. 天津: 南开大学, 2011. [本文引用:1]
[9] Meunier F C, Yasmeen A, Rossjr H. Oxidative dehydrogenation of propaneover molybdenum-containing catalysts[J]. Catalysis Today, 1997, 37: 33-42. [本文引用:1]
