作者简介:张芳,1990年生,女,内蒙古乌兰察布盟人,硕士,工程师,研究方向为工业催化。
采用HCl溶液对ZSM-22分子筛载体进行酸处理,在改性后的载体上负载金属Pt制备Pt/ZSM-22催化剂。采用XRD、N2吸附-脱附和NH3-TPD等研究酸处理对载体孔结构及酸性质造成的影响,考察改性催化剂在F-T轻组分蜡制备润滑油基础油反应中的加氢异构性能。结果表明,酸处理没有破坏ZSM-22分子筛结构,可提高孔容,产生大孔径介孔,改变载体酸量。酸处理后的催化剂表现出优异的加氢异构性能,所得润滑油基础油收率、异构化率、低温性能和黏度指数明显提高。
Pt/ZSM-22 catalysts were prepared by the ZSM-22 molecular sieves modified by HCl aqueous solution as the supports.The effect of acid leaching on pore structure and acid properties was studied by XRD,N2 adsorption-desorption,and NH3-TPD.The catalytic performance of modified Pt/ZSM-22 in the hydroisomerization of F-T light component wax was also investigated.The results showed that the acid leaching didn’t damage the structure of ZSM-22,but increased the pore volume,generated some large pore diameter mesoporous,and changed the acid content of the carrier.The modified Pt/ZSM-22 catalyst showed good hydroisomerization performance.The yield,isomeric rate,pour point and viscosity index of the lubricating oil base oil product were significantly improved.
我国能源储量多煤少油, 以煤为原料生产液体燃料的F-T合成反应技术脱颖而出[1, 2]。在F-T合成过程中产生约40%~60%蜡油产品, 不含硫和氮, 芳烃含量低, 组成一般为C8~C90正构烷烃, 是制备高黏度指数润滑油基础油的理想原料[3]。F-T合成润滑油基础油具有高黏度指数、优异的氧化安定性和低温性能, 可与PAO基础油相媲美, 因此, F-T蜡制备润滑油基础油成为高品质基础油的研究热点, 而技术核心是高性能加氢异构催化剂。加氢异构反应通常在双功能催化剂上进行, 金属活性位提供脱氢/加氢功能, 载体酸性位提供异构/裂化功能[4, 5]。文献[6, 7]表明, Pt/ZSM-22催化剂具有优异的加氢异构催化性能, 广泛应用于长链正构烷烃加氢异构化反应。Pt金属中心具有良好的加氢/脱氢性能, 能够快速饱和烯烃, 避免结焦堵住酸性中心。ZSM-22分子筛具有一维十元环直孔道结构, 且酸性较弱, 具有良好的择形效应, 能显著提高异构化选择性。
对分子筛载体进行酸处理是一种简单有效的改性方法, 通过加酸改性调控载体酸强度、酸量及孔道结构, 提高催化剂活性和选择性, 文献报道酸处理方法已应用于UZM-5分子筛[8]、铌酸催化剂[9]和SAPO-11分子筛[10]等, 而F-T蜡加氢异构Pt/ZSM-22催化剂酸处理未见报道。本文采用酸处理方法对载体进行改性, 制备Pt/ZSM-22催化剂, 采用XRD、BET和NH3-TPD等研究酸处理对载体孔结构及酸性质造成的影响, 考察酸改性催化剂在F-T轻组分蜡制备润滑油基础油反应中的加氢异构性能。
按一定质量比称取ZSM-22分子筛和拟薄水铝石, 搅拌均匀, 逐滴加入质量分数3%稀硝酸溶液混匀, 挤条成型, 120 ℃干燥2 h, 550 ℃焙烧4 h, 粉碎筛分出颗粒大小(20~40)目催化剂载体, 记为HZ。
在室温下将载体HZ与不同pH值的HCl溶液(pH=1、3)以固液质量比1: 15混合, 搅拌下反应(4~24) h, 过滤, 用去离子水洗涤至中性, 干燥, 制得样品, 记作n HZ- c(n为酸处理时间, c为HCl溶液pH值)。采用等体积浸渍法分别在HZ和24HZ-1酸处理前后样品上负载0.5%金属Pt, 得到Pt/ZSM-22加氢异构催化剂。
采用PANalytical X’ Pert Powder X射线衍射仪进行X射线衍射光谱分析, Cu靶, 工作电压60 kV, 工作电流55 mA, 扫描范围10° ~80° 。
采用美国Quantanchrome公司Autosorb IC型自动吸附分析仪进行比表面积和孔结构分析。样品经200 ℃脱气处理, 液氮环境下进行N2吸附-脱附实验, 使用BET法计算比表面积, BJH法计算孔径。
采用美国麦克仪器公司AUTO-CHEM II2920型全自动化学吸附分析仪进行表面酸强度分析。样品在室温下吸附NH3至饱和, 用高纯氮(50 mL· min-1)吹扫至无NH3脱附, 以10 ℃· min-1升温至600 ℃, 用TCD检测脱附NH3。
在固定床反应器中进行Pt/ZSM-22催化剂活性评价。反应原料F-T轻组分蜡, 碳数

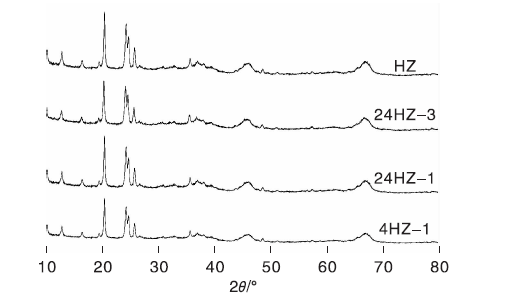

图1是酸处理前后载体的XRD图。从图1可以看出, 载体酸处理后, 仍保持ZSM-22分子筛晶体特征衍射峰, 表明不同pH值酸溶液处理载体没有毁坏TON拓扑结构。但是, 经酸溶液处理后载体结晶度降低, 表明盐酸溶液会溶蚀毁坏 ZSM-22分子筛骨架, 致使部分骨架坍塌, 结晶度降低。
表1为酸处理前后载体比表面积、孔容和平均孔径。由表1可以看出, 载体HZ经酸处理后, 比表面积和平均孔径有所减小, 可能是由于酸处理破坏了ZSM-22分子筛骨架, 脱除部分铝, 造成一些孔结构坍塌, 而脱下的部分铝留在孔道中堵塞孔道, 使载体比表面积减少, 这与XRD结果一致。
经酸处理后, 载体的孔容有所增加, 且酸处理时间越长, 孔容增加越明显, 这是因为酸处理过程破坏了一些微孔结构而形成了一些孔径稍大的介孔。

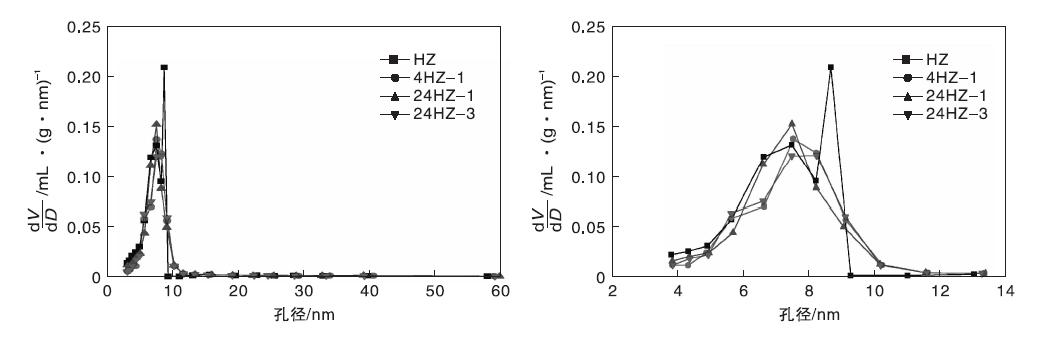

由氮气吸附等温线采用BTH方程得到酸处理前后载体的介孔分布, 如图2所示。从图2可以看出, 未经酸处理的载体有一定量8.6 nm的介孔存在, 酸处理后介孔平均孔径减小, 介孔分布范围增大。经过酸溶液处理后样品在(10~11) nm附近产生新介孔, 但大孔径介孔百分含量较低, 未产生大孔径中孔。

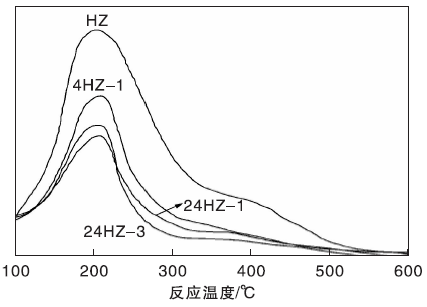

酸处理前后载体的NH3-TPD谱图如图3所示。从图3可以看出, 载体有两个氨脱附峰, 酸处理前后曲线的脱附峰均位于相同位置, 载体酸强度未发生改变。但酸处理后两个脱附峰面积均有所下降, 表明弱酸量和强酸量均有所下降。对比4HZ-1和24HZ-1两个氨脱附峰峰高可以发现, 随着处理时间的延长, 载体的弱酸酸量明显降低, 表明长时间酸处理造成大量酸性中心流失。

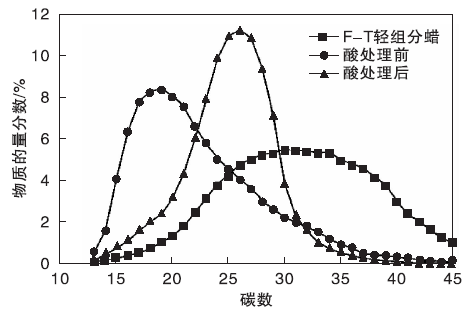

在温度320 ℃、压力2.5 MPa、空速0.6 h-1和氢油体积比800条件下, 酸处理前后催化剂(Pt/HZ、Pt/24HZ-1)进行F-T轻组分蜡一步加氢异构反应, 评价改性催化剂催化性能。图4为酸处理前后Pt/ZSM-22催化剂上F-T轻组分蜡加氢反应产物分布。
由图4可以看出, 酸处理后催化剂上加氢产物碳数分布集中C20~C30, 而未经酸处理催化剂上加氢产物碳数分布C15~C30, 低碳产物含量明显高于酸处理后催化剂。从BET比表面积分析结果可知, 载体经酸处理后会产生一定大孔径介孔, 提高催化剂传质性能, 增强多支链异构体扩散能力, 有利于加氢异构化反应而抑制裂化反应。

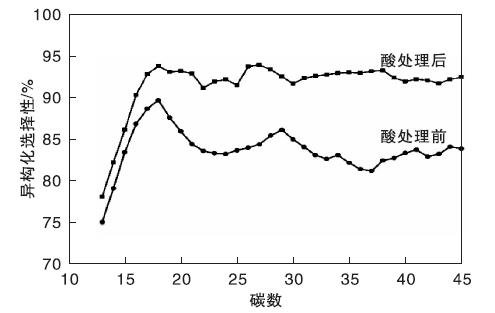

酸处理前后Pt/ZSM-22催化剂上F-T轻组分蜡加氢反应异构化选择性如图5所示。由图5可以看出, 酸改性后的催化剂加氢产物异构化选择性明显提高。使用酸改性催化剂进行F-T轻组分蜡加氢异构反应, 产物中异构烷烃含量更多, 异构烷烃凝点比同碳数正构烷烃低, 所以酸改性催化剂产物凝点更低。
酸处理前后催化剂上制备的润滑油基础油性质如表2所示。由表2可见, 经酸处理后催化剂具有较高的加氢异构活性, 基础油得率和异构化率提高, 制备的润滑油基础油各项指标均有所改善, 倾点明显降低, 满足API Ⅲ 类基础油标准。
将载体用盐酸溶液处理后没有改变晶体结构, 而是破坏了分子筛部分骨架, 形成了一些大孔径介孔, 从而增强催化剂传质能力, 抑制过多裂化反应, 有效提高长链烷烃反应的异构化选择性。将酸改性的Pt/ZSM-22催化剂用于F-T轻组分蜡加氢反应, 具有良好活性和选择性, 能够得到具有低倾点、高黏度指数的高品质润滑油基础油。
