间苯三酚, 纯度99%, 麦克林试剂; 甲醇、氯化钠、乙醇、1, 4-二氧六环、四氢呋喃、氢氧化钾、二氯甲烷, 均为分析纯, 国药集团化学试剂有限公司; 对苯二甲醛, 纯度98%, Meryer试剂; 氯磺酸, 纯度99%, 安耐吉试剂。

德国布鲁克公司 D8-Advance X射线衍射仪, 扫描角度为10° ~90° , 扫描速率4° · min^-1, 步幅0.02° 。

德国布鲁克公司VECTOR22型傅里叶红外光谱分析仪, 试样制备采用KBr压片法。

瑞士STA409热重分析仪, 测量温度为(50~600) ℃, 升温速率10 ° · min^-1。

日本日立株式会社S-4800场发射扫描电子显微镜与能谱仪。

美国赛默飞世尔科技公司X射线光电子能谱分析。

1.2.1 以1, 4-二氧六环为溶剂制备载体TP-A^[11]

在25 mL的1, 4-二氧六环溶液中溶解2.522 g间苯三酚和5.365 g对苯二甲醛, 然后在70 ℃磁力搅拌1 h, 溶液变为墨绿色。将所得溶液在100 mL高温反应釜中220 ℃反应4天, 得到红褐色的固体混合物。然后过滤、四氢呋喃多次洗涤, 再将固体于50 ℃干燥12 h, 产率为92%。

1.2.2 以去离子水为溶剂制备载体TP-B

TP-B的制备与TP-A相同, 将溶剂1, 4-二氧六环替换成同体积的去离子水。

1.2.3 制备TP-A-S催化剂

将0.4 g的载体TP-A分散于50 mL二氯甲烷中, 室温下磁力搅拌1 h。在冰水浴条件下, 用漏斗滴加5 mL氯磺酸, 室温下搅拌4天。将反应后的样品稀释、过滤, 并用去离子水和甲醇洗涤至中性, 将所得黑色固体于80 ℃干燥12 h。

1.2.4 制备TP-B-S催化剂

TP-B-S与TP-A-S催化剂的合成步骤相同, 将TP-A载体替换成TP-B载体即可, 得到棕色固体。

基于间苯三酚的磺化碳基固体酸催化剂(TP-S)的合成示意图如图1所示。

图1

Figure 1

	Figure Option ViewDownloadNew Window

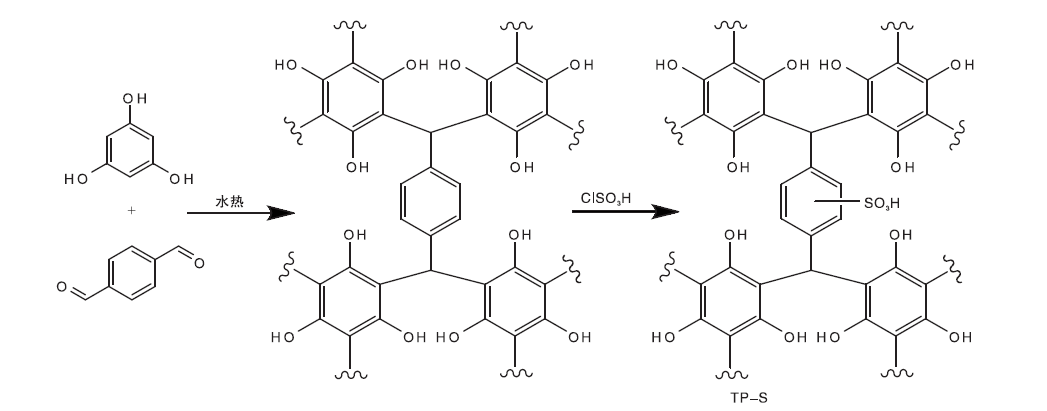

	图1 催化剂TP-S的合成示意图Figure 1 Synthesis of the catalyst TP-S

图2为载体TP-A与TP-B、催化剂TP-A-S与TP-B-S的SEM照片。由图2可看到, 合成的球形载体TP-B的形貌较为规整、表面平滑(e、f)。负载后的催化剂TP-B-S基本没有形变(g、h), 但球体表面出现较为明显的凸起负载物(h)。对比图2a、b可以看到, 合成的载体TP-A勉强保持了球形的轮廓, 但出现较明显的团聚, 负载后的TP-A-S催化剂表面显现较多的负载物。表明不同种类的溶剂对载体表面形貌有较为显著的影响。

图2

Figure 2

	Figure Option ViewDownloadNew Window
	图2 载体及催化剂的SEM照片 a、b.TP-A; c、d.TP-A-S; e、f.TP-B; g、h.TP-B-SFigure 2 SEM images of carriers and catalysts

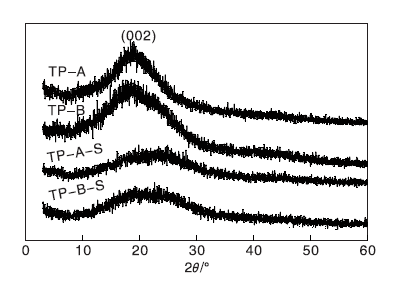

图3为载体TP-A与TP-B、催化剂TP-A-S与TP-B-S的XRD图。从图3可以看出, 在10° ~30° (002)载体TP-A和TP-B均有一个较宽的信号峰, 且没有较大的区别, 表明溶剂对载体结构没有明显影响, 合成的载体为无定形碳^[13]。而TP-A-S和TP-B-S催化剂的出峰位置和载体TP-A与TP-B相近, 但峰强度有所减小, 表明活性中心的负载对催化剂结构有一定程度的影响。

图3

Figure 3

	Figure Option ViewDownloadNew Window
	图3 载体及催化剂的XRD图Figure 3 XRD patterns of carriers and catalysts

图4为载体TP-A与TP-B、催化剂TP-A-S与TP-B-S的全元素扫描XPS谱图。从图4可知, 相对于载体TP-A和TP-B, 催化剂TP-A-S和TP-B-S的C_KLL、O_KLL俄歇峰没有明显移动, 但出现S2s和S2p两个新的峰。在TP-A-S和TP-B-S催化剂S2p窄谱图中可以看到, 169.1 eV处出现一个明显的峰, 归属于硫的氧化物(-C-SO_x-)^[12], 表明载体上成功负载了-SO₃H, 也证明图2d、h照片上的凸起负载物为磺酸基团。

图4

Figure 4

	Figure Option ViewDownloadNew Window

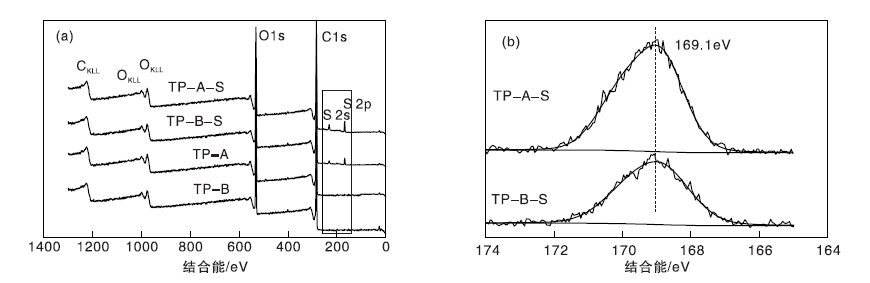

	图4 载体及催化剂的全元素扫描XPS谱图Figure 4 XPS spectra of carriers and catalysts

图5为TP-A-S和TP-B-S催化剂的EDS图。对比图5可知, 两种催化剂上C、O和S元素分布均匀且含量较多, Cl元素的含量较少。

图5

Figure 3

	Figure Option ViewDownloadNew Window

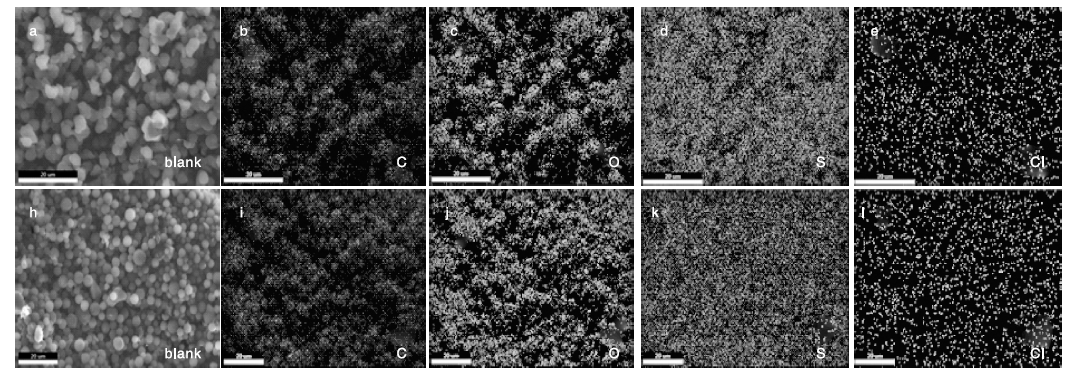

	图5 TP-A-S和TP-B-S催化剂的EDS图 a、h.背景(a为TP-A-S, h为TP-B-S); b、i.C元素; c、j.O元素; d、k.S元素; e、l.Cl元素Figure 3 EDS images of TP-A-S and TP-B-S catalysts

图6为载体TP-A与TP-B、催化剂TP-A-S与TP-B-S的热重曲线。

图6

Figure 6

	Figure Option ViewDownloadNew Window

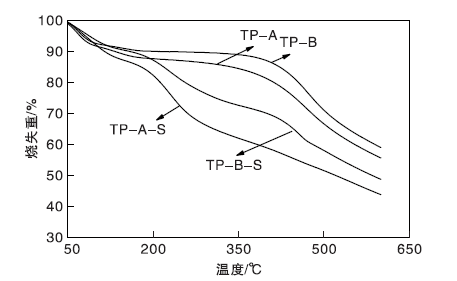

	图6 载体及催化剂的热重曲线Figure 6 TGA curves of carriers and catalysts

由图6可以看出, 低于100 ℃的失重是样品表面水分的脱除。载体TP-A和TP-B在高于400 ℃的明显失重是碳材料的氧化分解所致。催化剂TP-A-S和TP-B-S在高于200 ℃的失重是由于磺酸基团脱落和碳载体的氧化分解^{[15, 16]}, 表明催化剂TP-A-S和TP-B-S在低于200 ℃的热力学性质相对稳定^[17]。

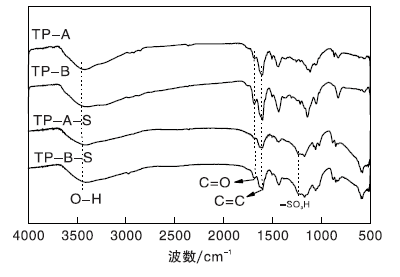

载体TP-A与TP-B、催化剂TP-A-S与TP-B-S的FT-IR谱图如图7所示。由图7可以看出, 与载体TP-A和TP-B相比, TP-A-S和TP-B-S催化剂在1 224 cm^-1处均出现-SO₃H伸缩振动峰^[14], 表明-SO₃H成功负载于碳球TP-A、TP-B上。

图7

Figure 7

	Figure Option ViewDownloadNew Window
	图7 载体及催化剂的FT-IR谱图Figure 7 FT-IR spectra of carriers and catalysts

采用间接滴定法测定^[18]TP-A-S和TP-B-S催化剂的总酸量。测定过程如下:在20 mL、0.1 mol· L^-1的NaCl溶液中加入0.15 g催化剂, 磁力搅拌24 h, 过滤, 用0.01 mol· L^-1的NaOH溶液滴定滤液至中性, 计算得到催化剂样品的总酸量。TP-A-S催化剂总酸量为2.26 mmol· g^-1, TP-B-S催化剂总酸量为2.13 mmol· g^-1。

将一定比例的油酸与甲醇加至100 mL烧瓶中, 加热回流并搅拌。反应中每隔1 h取样, 测定反应体系的酸值^[19]并计算反应物油酸转化率^[20]。反应前体系的初始酸值为178 mg-KOH· g^-1。

2.9.1 催化剂种类

图8为载体TP-A与TP-B、催化剂TP-A-S与TP-B-S在油酸甲酯合成反应中的催化活性。从图8可以看到, 以载体TP-A和TP-B为催化剂时, 油酸转化率分别为28.1%和26.5%, 表明合成的载体对反应也有微小的催化活性。而负载活性中心后, TP-A-S和TP-B-S催化剂上油酸转化率分别可达98.3%和96.8%, TP-A-S比TP-B-S催化剂的催化效果更好, 这是由于TP-A-S催化剂拥有更高的总酸量。为使研究更加具有针对性, 以下实验均使用TP-A-S催化剂进行条件优化。

图8

Figure 8

	Figure Option ViewDownloadNew Window

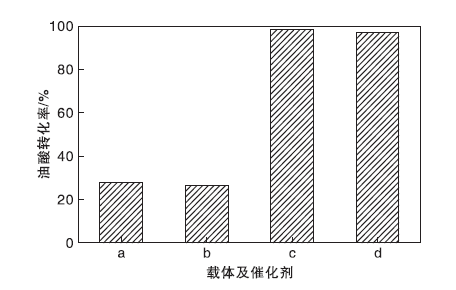

	图8 不同载体及催化剂上油酸转化率 a.TP-A; b.TP-B; c.TP-A-S; d.TP-B-SFigure 8 Conversion of oleic acid over different carriers and catalysts

2.9.2 反应时间

图9为不同反应时间对油酸转化率的影响。从图9可以看出, 反应时间为0.5 h时, 油酸转化率为75.5%; 反应时间4 h时, 油酸转化率最高, 为98.3%, 继续增加反应时间, 转化率变化不明显, 选择佳反应时间为4 h。

图9

Figure 9

	Figure Option ViewDownloadNew Window

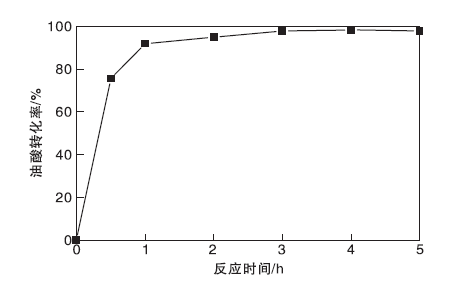

	图9 反应时间对油酸转化率的影响Figure 9 Effect of reaction time on conversion of oleic acid

2.9.3 反应温度

图10为反应温度对油酸转化率的影响。由于酯化反应为吸热反应, 在一定温度范围, 反应会伴随温度的增加而正向移动, 油酸转化率会逐渐提高。由图10可知, 在反应温度40 ℃时, 油酸转化率为89.4%, 表明TP-A-S催化剂在低温下也具有较强的催化活性。当反应温度增加到70 ℃时, 油酸转化率最高, 为98.3%。继续升高反应温度, 油酸转化率略有下降, 选择最佳反应温度为70 ℃。

图10

Figure 10

	Figure Option ViewDownloadNew Window

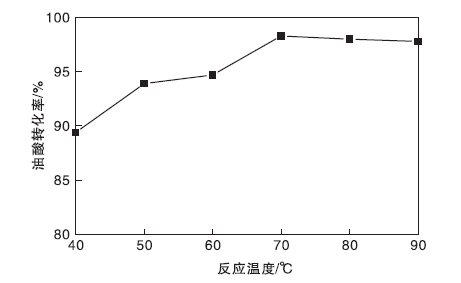

	图10 反应温度对油酸转化率的影响Figure 10 Effect of reaction temperature on oleic acid conversion

2.9.4 醇油物质的量比

图11为醇油物质的量比对油酸转化率的影响。由图11可以看出, 当醇油物质的量比为1:1和5:1时, 油酸转化率低于90%, 表明反应不完全。当醇油物质的量比增大到10:1时, 油酸转化率提高至98.3%。这是由于该反应为可逆反应, 当增大反应物甲醇的浓度时, 反应会正向移动, 促使油酸转化率增加。而进一步增大醇油物质的量比时, 油酸转化率变化甚微, 表明当醇油物质的量比为10:1时, 反应已基本达到平衡。因此最佳醇油物质的量比为10:1, 既可保证高油酸转化率, 又体现出原料的最大化利用。

图11

Figure 11

	Figure Option ViewDownloadNew Window

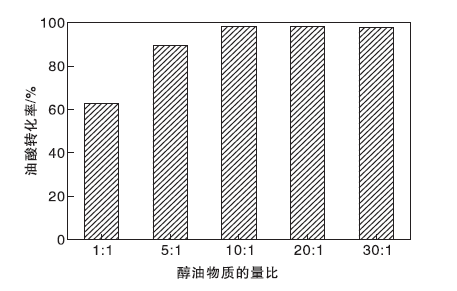

	图11 醇油物质的量比对油酸转化率的影响Figure 11 Effect of n(MeOH):n(OA) on conversion of oleic acid

2.9.5 催化剂用量

催化剂用量对油酸转化率的影响如图12所示。从图12可以看到, 当催化剂用量增加时(1.0%增至2.0%), 油酸转化率提高较明显, 最高达98.3%。这是因为体系中的酸活性位点有所增多, 催化活性提升。而继续增加催化剂用量, 油酸转化率保持平稳, 选择最佳催化剂用量为原料总质量的2.0%。

图12

Figure 12

	Figure Option ViewDownloadNew Window

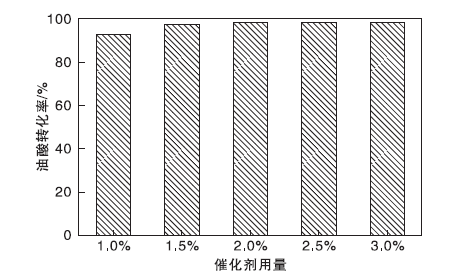

	图12 催化剂用量对油酸转化率的影响Figure 12 Effect of catalyst dosage on conversion of oleic acid

2.9.6 催化剂重复使用性能

在醇油物质的量比10:1、催化剂用量占原料总质量的2.0%、反应温度70 ℃、反应时间4 h条件下, 对TP-A-S催化剂的稳定性进行测试。反应完成后, 离心分离催化剂并使用乙醇多次洗涤, 在80 ℃干燥过夜。干燥后的催化剂直接用于下一次反应, 结果如图13所示。由图13可以看出, TP-A-S催化剂重复使用5次后, 油酸转化率仍能达到84.4%, 表明催化剂TP-A-S的稳定性良好。测得第5次重复使用的TP-A-S催化剂表面酸量为1.74 mmol· g^-1, 这可能是由于在多次试验及洗涤过程中, 部分活性中心-SO₃H脱落, 导致催化剂活性降低。

图13

Figure 13

	Figure Option ViewDownloadNew Window
	图13 催化剂重复使用次数对油酸转化率的影响Figure 13 Effect of catalyt reused times on conversion of oleic acid

将制备的TP-A-S催化剂用于长链游离脂肪酸与甲醇的酯化反应, 不同底物的反应时间为(5~7) h, 反应温度为(60~67)℃, 结果如表1所示。由表1可以看出, 对于不同的长链游离脂肪酸, TP-A-S催化剂上产物转化率均高于90%, 表明制备的磺化碳基固体酸是一种催化长链游离脂肪酸与甲醇进行酯化反应的理想催化剂。

表1

Table 1

表1(Table 1)

表1 长链游离脂肪酸与甲醇的酯化反应结果 Table 1 Esterification of long chain free fatty acids with methanol 长链游离脂肪酸 酸醇物质的量比 反应时间/h 反应温度/℃ 产物 转化率/% 棕榈酸 1:12 5 65 94.9 月桂酸 1:15 5 67 97.5 肉豆蔻酸 1:10 7 60 90.5

表1 长链游离脂肪酸与甲醇的酯化反应结果 Table 1 Esterification of long chain free fatty acids with methanol
