引用本文
王玥, 朱婧, 黄德顺, 岳国宗, 赵鹏翔, 林金辉. Pd-NPs@alkyne-PVA/GO复合材料制备及其电催化析氢性能[J]. 工业催化, 2020,28(7): 56-62.
Wang Yue, Zhu Jing, Huang Deshun, Yue Guozong, Zhao Pengxiang, Lin Jinhui. Preparation of Pd-NPs@alkyne-PVA/GO composite and its electrocatalytic hydrogen evolution reaction performance[J]. Industrial Catalysis, 2020,28(7): 56-62.
DOI:10.3969/j.issn.1008-1143.2020.07.011
Permissions
Copyright©2020, 《工业催化》编辑部
《工业催化》编辑部 所有
Pd-NPs@alkyne-PVA/GO复合材料制备及其电催化析氢性能
王玥1, 朱婧2, 黄德顺2, 岳国宗2, 赵鹏翔2,*, 林金辉1,*
1.成都理工大学材料与化学化工学院,四川 成都 610059
2.中国工程物理研究院材料研究所,四川 绵阳 621908
通讯联系人:赵鹏翔,男,副研究员,主要从事高分子材料在环境中的应用研究;林金辉,1965年生,男,福建省莆田市人,博士研究生。

作者简介:王 玥,1995年生,女,四川省泸州市人,在读硕士研究生,主要研究方向为复合材料电解水析氢反应。

收稿日期: 2020-03-05
摘要

开发高效、稳定的电催化剂是实现电解水制氢反应(HER)的关键。成功制备以炔基化的聚乙烯醇(alkyne-PVA)改性的单层氧化石墨烯(GO)载体,以硼氢化钠为还原剂,将钯纳米颗粒(Pd-NPs)负载在碳基材料上,合成Pd-NPs@alkyne-PVA/GO复合材料。通过SEM、TEM、XRD、N2吸附-脱附和XPS对所合成物质的形貌、结构、比表面积及孔径进行分析;采用电化学工作站测试催化剂的线性扫描伏安曲线(LSV)和Tafel 斜率,分析所合成催化剂的电催化析氢性能。结果表明Pd-NPs@alkyne-PVA/GO复合材料在酸性电解质中的电催化性能较好,其在电流密度为-10 mA·cm-2时,过电位仅为-80 mV。

关键词: 能源化学; 电催化剂; 钯; 复合材料; 析氢
中图分类号:TQ426.99;TQ116.21    文献标志码:A    文章编号:1008-1143(2020)07-0056-07
Preparation of Pd-NPs@alkyne-PVA/GO composite and its electrocatalytic hydrogen evolution reaction performance
Wang Yue1, Zhu Jing2, Huang Deshun2, Yue Guozong2, Zhao Pengxiang2,*, Lin Jinhui1,*
1.Colleage of materials and Chemisty & Chemical Engineering,Chengdu University of Technology, Chengdu 610059,Sichuan,China
2.Materials Research Institute,China Academy of Engineering Physics,Mianyang 621908,Sichuan,China
Abstract

The development of efficient and stable electrocatalysts is the key to the realization of electrolytic water hydrogen evolution reaction (HER).In this work,Pd-NPs@alkyne-PVA/GO composite was succe-ssfully prepared by using alkylenized polyvinyl alcohol (alkyne-PVA) modified single-layer graphene oxide (GO) as support material and sodium borohydride as reducing agent.The morphology,structure,specific surface area and pore diameter of the synthesized materials were analyzed by SEM,TEM,XRD,N2 adsorption-desorption,and XPS.Electrochemical workstation was used to test the linear sweep voltammetry curve (LSV) and Tafel slope of the catalyst to analyze the electrocatalytic HER performance of the synthesized catalyst.The results show that Pd-NPs@alkyne-PVA/GO composite has a good electrocatalytic performance in acidic electrolyte,the overpotential is only -80 mV at current density of -10 mA·cm-2.

Keyword: energy chemistry; electrocatalyst; palladium; composite; hydrogen evolution

在人们对能源短缺的担忧日益加剧的今天, 寻找和开发替代化石燃料的绿色新能源已经刻不容缓。在所有可替代能源中, 氢气具有最高能量密度和可再生的优点而备受研究人员的关注[1]。电催化裂解水技术被认为是最有希望产生清洁可再生氢能的技术之一, 解决了传统化石燃料过度消耗带来的能源和环境问题。电解水的两个基本反应包括在阴极上水的还原反应(析氢反应, HER)和在阳极上水的氧化反应(析氧反应, OER)[2], 寻找析氢反应和析氧反应的高效催化剂对燃料电池、电池和电化学水分解中的电化学能量应用至关重要[3, 4, 5, 6]。此过程通常需要催化剂参与反应以降低动力学能垒, 进而降低过电位, 提高反应速率。目前此类应用中普遍使用的电催化剂为铂等贵金属催化剂, 其中具有最小超电势的铂碳(Pt/C)被认为是电解水析氢的最高效最典型的电化学催化剂[7]。但其高昂的成本限制了在实际中的广泛应用。

钯(Pd)属于过渡金属, 在各种类型的环境中具有比较合适的吸附性, 且钯纳米粒子由于粒径小、比表面积大以及具有量子限域效应等优点[8], 具备较好的电催化活性[9]; 钯的储量与铂相比较也更为丰富, 价格相对较低[10]。除了对纯钯电催化材料的研究, 钯合金及其氧化物甚至复合材料的研究也是一大热门[11]。将Pd与其他材料复合不仅可以降低材料中Pd的含量, 而且与纯Pd相比, 复合材料可以显著改善其电催化性能。Ahmed M S等[12]通过化学法制备了以石墨烯为载体的PdmMn1-mOX电催化材料, 该材料Pd金属粒径极小, 具有合金化特性, 在碱性甲醇燃料电池中表现出优越的电催化性能和稳定性。

由于钯粒子粒径小, 具有高的表面能, 钯粒子极易发生团聚。针对这一问题, 研究者通过将钯纳米粒子分散在载体材料上解决[13, 14, 15]。碳纳米材料, 包括碳纳米纤维(CNF)、碳纳米管(CNT)、石墨烯(graphene)和氧化石墨烯(GO)等, 是近年来使用较多的载体材料[16, 17, 18, 19, 20, 21]。碳纳米材料作为载体负载钯纳米粒子, 同二氧化硅[22, 23, 24]、金属氧化物[25, 26]等载体相比, 具有高温稳定性好、化学惰性以及金属易回收等优点, 被认为是优异的载体材料[27, 28]。其中, 氧化石墨烯(GO)是由单层碳原子组成的二维平面材料, 具有耐酸碱、电子转移性质良好、无传质阻力等优良性能, 广泛用作催化剂的载体[20, 29]。另外, GO 表面含有羟基、羧基、羰基等含氧基团, 易于对其进行表面改性[20, 29, 30]。氧化石墨烯的加入可以克服炔基化聚乙烯醇导电性能差的缺点, 同时GO巨大的比表面积可以为析氢反应提供更多的活性位点, 且其稳定的二维结构也对复合材料的骨架提供支撑作用, 增强碳基复合材料的稳定性。

本文成功制备了以炔基化的聚乙烯醇(alkyne-PVA)改性的单层氧化石墨烯(GO)[31]载体, 合成Pd-NPs@alkyne-PVA/GO复合材料。炔基化聚乙烯醇侧链上的炔基通过Pd(II)的催化交联形成凝胶[32], Pd(II)离子被聚乙烯醇的炔基官能团配位并固定到凝胶网络中。采用电化学工作站测试催化剂的线性扫描伏安曲线(LSV)和Tafel 斜率, 分析所合成催化剂的电催化析氢性能。

1 实验部分
1.1 试剂及仪器

单层氧化石墨烯粉末(GO), 分析纯, 先丰纳米科技有限公司; 聚乙烯醇(PVA), 醇解度80%, Aldrich公司; N, N’ -羰基二咪唑(CDI)、炔丙胺, 均为分析纯, 麦克林试剂有限公司; N, N-二甲基甲酰胺(DMF)、无水乙醇、氨水、Na2PdCl4、硼氢化钠(NaBH4), 均为分析纯, 阿拉丁试剂有限公司。所有试剂在使用之前均未经预处理。

磁力搅拌器ZNCC-20, 天津市予华仪器科技有限公司; 旋转蒸发仪RE-10L, 郑州市亚荣仪器有限公司; 电化学工作站, 上海晨华仪器有限公司。

1.2 复合材料制备

炔基取代聚乙烯醇(alkyne-PVA)制备[31]:将400 mg PVA加入10 mL的DMF中, 在80 ℃油浴下搅拌2 h。自然冷却至室温, 在氮气气氛下将1.22 g (7.5 mmol) CDI加入PVA的DMF溶液中, 搅拌反应3 h。再加入413 mg (7.5 mmol)炔丙胺, 并在室温下氮气氛围中持续搅拌, 反应16 h。然后加入2 mL浓氨水, 室温下氮气氛围中搅拌反应2 h。反应结束后, 使用旋转蒸发仪减少溶液体积至溶液呈粘稠状。最后, 将粘稠状反应液用滴管逐滴缓慢加入100 mL无水乙醇中, 沉淀出炔基取代聚乙烯醇。采用无水乙醇反复洗涤, 过滤得到产物。在60 ℃真空干燥12 h, 得到淡黄色产物。

Pd(II)@alkyne-PVA/GO凝胶的制备:50 mg的alkyne-PVA溶于0.8 mL DMF中, 再加入5 mg单层氧化石墨烯, 搅拌至分散均匀。将0.017 mmol Na2PdCl4加入至150 μ L的DMF和水混合溶液(VDMF:VH2O=2:1)中分散均匀。将Na2PdCl4的混合溶液滴入alkyne-PVA和氧化石墨烯的混合溶液中, 振荡均匀。所得溶液在自然光和室温条件下反应形成凝胶。将湿凝胶与10 mL去离子水进行24 h的溶剂交换。

Pd-NPs@alkyne-PVA/GO气凝胶的制备:将0.17 mmol NaBH4加入5 mL水中, 配制的NaBH4水溶液加入至Pd(II)@alkyne-PVA/GO凝胶中, 经过原位还原直到溶液中没有气泡产生, 得到黑色的Pd-NPs@alkyne-PVA/GO凝胶。将黑色凝胶用去离子水反复冲洗, 最后冷冻干燥得到Pd-NPs@alkyne-PVA/GO气凝胶。

Pd-NPs@alkyne-PVA/GO复合材料的制备:将Pd-NPs@alkyne-PVA/GO气凝胶置于Ar气气氛下的高温管式炉中, 以2 ℃·min-1的升温速率升温至700 ℃, 焙烧6 h。

1.3 复合材料表征

采用德国布鲁克D8粉末X射线衍射仪进行XRD分析, Cu Kα , 扫描范围20° ~80° 。

采用麦克仪器公司ASAP2460物理吸附分析仪进行N2吸附-脱附测定, BET法分析比表面积和孔径分布。

采用德国蔡司公司sigma 500扫描电镜和美国FEI公司FEI TECNAI G2透射电镜表征样品的微观结构和形貌。

XPS表征采用赛默飞世尔科技公司ESCALAB 250Xi型X射线光电子能谱仪。

2 结果与讨论
2.1 表征结果

2.1.1 XRD

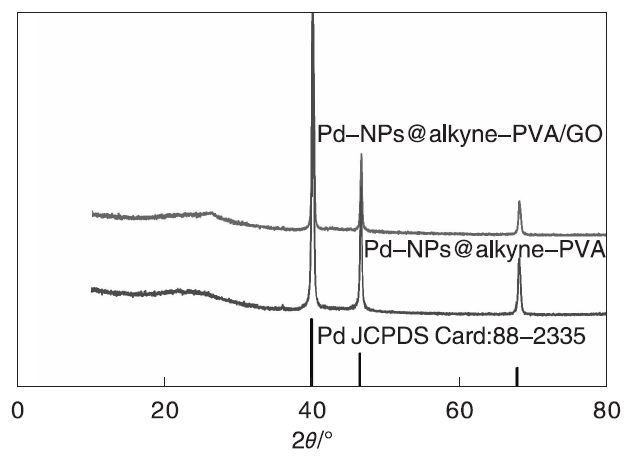

图1为Pd-NPs@alkyne-PVA/GO和未掺杂氧化石墨烯的Pd-NPs@alkyne-PVA复合材料的XRD图。由图1可以看出, 2θ =40° 、46.5° 和67.9° 处分别出现归属于钯的衍射峰(Pd JCPDS Card:88-2335)。根据Bragg方程, 计算相应晶面间距d值分别为0.2281、0.1945、0.1375, 同文献值非常吻合, 对应为金属钯单质的衍射晶面(111)、(200)和(220)[33]。除此之外没有其他杂峰。

图1 Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料XRD图Figure 1 XRD patterns of Pd-NPs@alkyne-PVA/GO and Pd-NPs@alkyne-PVA

2.1.2 SEM和TEM

Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料的SEM照片如图2所示。

图2 Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料扫描电镜照片:Figure 2 SEM images of Pd-NPs@alkyne-PVA/GO and Pd-NPs@alkyne-PVA

由图2可知, Pd-NPs@alkyne-PVA/GO复合材料整体呈大小均匀的块状, 固体表面密集负载了尺寸约为100 nm的金属颗粒, 金属颗粒均匀分布在材料表面。未掺杂GO的Pd-NPs@alkyne-PVA复合材料呈紧密堆积颗粒状, 整体形貌粗糙, 金属颗粒团聚现象明显。掺杂GO的复合材料没有金属颗粒的团聚现象, 有利于金属纳米颗粒与GO间的电子传递, 提高了材料的导电性能及电催化析氢性能。

图3为Pd-NPs@alkyne-PVA/GO复合材料的TEM及对应的高倍TEM照片。由图3可再次确认金属纳米颗粒均匀分布在制备的复合材料表面, 晶格间距0.22 nm, 对应于Pd的(111)晶面[33]。

图3 Pd-NPs@alkyne-PVA/GO复合材料的TEM及对应的HRTEM照片Figure 3 TEM and corresponding HRTEM images of Pd-NPs@alkyne-PVA/GO

图4为Pd-NPs@alkyne-PVA/GO复合材料的EDX元素映射图。由图4可以看出复合材料中含有C、N、Pd元素, 并且各元素均匀分布在Pd-NPs@alkyne-PVA/GO复合材料上。

图4 Pd-NPs@alkyne-PVA/GO复合材料的TEM-EDS元素映射图Figure 4 TEM-EDS mapping images of Pd-NPs@alkyne-PVA/GO

2.1.3 N2吸附-脱附

Pd-NPs@alkyne-PVA/GO复合材料的N2吸附-脱附等温线及孔径分布如图5所示。由图5可知, 采用BET方法计算得到制备的Pd-NPs@alkyne-PVA/GO复合材料比表面积150 m2·g-1, 平均孔隙大小为9.11 nm。如此高的比表面积, 有利于暴露丰富的活性位点和形成大规模的传输通道, 增强HER催化活性。

图5 Pd-NPs@alkyne-PVA/GO复合材料的N2吸附-脱附等温线及孔径分布Figure 5 N2 adsorption-desorption isotherm of Pd-NPs@alkyne-PVA/GO and pore size distribution

2.1.4 XPS

图6为Pd-NPs@alkyne-PVA/GO复合材料的XPS谱图。由图6可以看出, 样品中除 C、Pd和 N元素之外不含其他元素, 表明合成的样品较纯。Pd 3d谱图中位于335.8 eV和341.5 eV处的峰属于Pd2+离子; N 1s谱图中位于 398.7 eV和 401.8 eV 处的衍射峰分别对应C-N=C与C-N; C 1s谱图中位于284.9 eV 处的衍射峰属于石墨烯中的C=C, 位于286.4 eV 处的衍射峰属于C-O, 表明氧化石墨烯中含有羟基和羰基[34]。

图6 Pd-NPs@alkyne-PVA/GO复合材料的 XPS 谱图Figure 6 XPS spectra of Pd-NPs@alkyne-PVA/GO

2.2 电化学性能

图7为Pt/C、Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料的线性扫描伏安曲线图。LSV是常用的电化学测试方法, 利用LSV测试得到的极化曲线可分析催化剂析氢的起始过电位, 可以比较不同催化剂在同一电流密度下的过电位的大小。

图7 Pt/C、Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料的线性扫描伏安曲线图Figure 7 Linear sweep voltammetry curve of Pt/C、Pd-NPs@alkyne-PVA/GO and Pd-NPs@alkyne-PVA

由图7可以看出, 在0.5 M H2SO4酸性电解质中, 当电流密度为-10 mA·cm-2时, 铂碳(Pt/C)的过电位为-26 mV, Pd-NPs@alkyne-PVA复合材料的过电位为-127 mV, Pd-NPs@alkyne-PVA/GO复合材料的过电位为-80 mV。在相同电流密度下Pd-NPs@alkyne-PVA/GO复合材料所对应的过电位小于未掺杂氧化石墨烯的Pd-NPs@alkyne-PVA复合材料所对应的过电位, 更接近Pt/C的过电位, 表明Pd-NPs@alkyne-PVA/GO复合材料拥有较好的析氢催化活性。

图8为Pt/C、Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料的Tafel斜率曲线图。Tafel 斜率是电催化析氢材料的内在特性, 它反映了电催化析氢材料的动力学特征, 是分析材料性能的一个重要指标。Tafel方程: η = a+b* log(i) , 式中, η 表示过电位, a表示电流密度为单位数值(1 A·cm-2)时的过电位值, b表示Tafel斜率, i表示电流密度(过电位和电流密度均取绝对值)[2]。由Tafel公式可知Tafel 斜率越小, 过电位越小, 电催化反应速度越快, 析氢性能越好。

图8 Pt/C、Pd-NPs@alkyne-PVA/GO和Pd-NPs@alkyne-PVA复合材料的Tafel斜率图Figure 8 Tafel slope of Pt/C、Pd-NPs@alkyne-PVA/GO and Pd-NPs@alkyne-PVA

由图8可以看出, Pd-NPs@alkyne-PVA/GO复合材料的Tafel斜率最小, 为30.85 mV·dec-1, 在电催化析氢过程中反应速度最快。从以上电化学性能的结果来看Pd-NPs@alkyne-PVA/GO复合材料拥有卓越的电催化性能。

图9为Pd-NPs@alkyne-PVA/GO复合材料的稳定性测试。由图9可知, 经过1 000圈循环后, 在电流密度为-10 mA·cm-2 时的过电位变化较小, 由此可以看出该复合材料在0.5 M H2SO4酸性电解质中具有不错的析氢稳定性。

图9 Pd-NPs@alkyne-PVA/GO复合材料的循环稳定性测试Figure 9 Cycling stability test of Pd-NPs@alkyne-PVA/GO

3 结论

提出了一种新颖、简便、高效的催化剂制备方法。Pd(II)离子选择性催化炔基化聚乙烯醇的交联, 并在此过程中迅速形成凝胶。制备的Pd-NPs@alkyne-PVA/GO复合材料具有独特的纳米结构, 良好的导电性, 丰富的电化学表面积, 可大大增强在酸性环境下的HER催化活性。

在电流密度为-10 mA·cm-2时, Pd-NPs@alkyne-PVA/GO复合材料的Tafel斜率为30.85 mV·dec-1, 过电位为-80 mV, 催化活性较好。这种新型催化剂合成策略在其他能量转换和储能领域具有广阔的应用前景。

参考文献
[1] Yang Minquan, Han Chuang, Xu Yijun. Insight into the effect of highly dispersed MoS2 versus layer-structured MoS2 on the photocorrosion and photoactivity of CdS in graphene-CdS-MoS2 composites[J]. The Joural of Phys-ical Chemistry C, 2015, 119(49): 27234-27246. [本文引用:1]
[2] Suen N T, Hung S F, Quan Q, et al. Electrocatalysis for the oxygen evolution reaction: recent development and future perspectives[J]. Chemical Society Reviews, 2017, 46(2): 337-365. [本文引用:2]
[3] Khaselev O, Turner J A. A monolithic photovoltaic-photoelectrochemical device for hydrogen production via water splitting[J]. Science, 1998, 280(5362): 425-427. [本文引用:1]
[4] Qu Liangti, Liu Yong, Baek J B, et al. Nitrogen-doped graphene as efficient metal-free electrocatalyst for oxygen reduction in fuel cells[J]. Acs Nano, 2010, 4(3): 1321-1326. [本文引用:1]
[5] Suntivich J, Gasteiger H A, Yabuuchi N, et al. Design principles for oxygen-reduction activity on perovskite oxide catalysts for fuel cells and metal-air batteries[J]. Nature Chemistry, 2011, 3(7): 546-550. [本文引用:1]
[6] Wang Xinchen, Maeda K, Thomas A, et al. A metal-free polymeric photocatalyst for hydrogen production from water under visible light[J]. Nature Materials, 2009, 8(1): 76-80. [本文引用:1]
[7] Ye Feng, Wang Zhiming, Xu Chao, et al. Mechanism and kinetic study of pulse electrodeposition process of Pt/C catalysts for fuel cells[J]. Renewable Energy, 2020, 145: 514-520. [本文引用:1]
[8] Burda C, Chen Xiaobo, Narayanan R, et al. Chemistry and properties of nanocrystals of different shapes[J]. Chemical Reviews, 2005, 105(4): 1025-1126. [本文引用:1]
[9] Reetz M T, Westermann E. Phosphane-free palladium-catalyzed coupling reactions: the decisive role of Pd nanoparticles[J]. Angewand te Chemie International Edition, 2000, 39(1): 165-168. [本文引用:1]
[10] Jadhav S N, Kumbhar A S, Rode C V, et al. Ligand -free Pd catalyzed cross-coupling reactions in an aqueous hydrotropic medium[J]. Green Chemistry, 2016, 18(7): 1898-1911. [本文引用:1]
[11] Liu Suli, Mu Xueqin, Duan Huiyu, et al. Pd nanoparticle assemblies as efficient catalysts for the hydrogen evolution and oxygen reduction reactions[J]. European Journal of Inorganic Chemistry, 2017, (3): 535-539. [本文引用:1]
[12] Ahmed M S, Park D, Jeon S. Ultrasmall PdmMn1-mOx binary alloyed nanoparticles on graphene catalysts for ethanol oxidation in alkaline media[J]. Journal of Power Sources, 2016, 308: 180-188. [本文引用:1]
[13] Mitsudome T, Yamamoto M, Maeno Z, et al. One-step synthesis of core-gold/shell-ceria nanomaterial and its catalysis for highly selective semihydrogenation of alkynes[J]. Journal of the American Chemical Society, 2015, 137(42): 13452-13455. [本文引用:1]
[14] Wan Xiankai, Guan Zongjie, Wang Quanming. Homoleptic alkynyl-protected gold nanoclusters: Au-44(PhCC)(28) and Au-36(PhCC)(24)[J]. Angewand te Chemie International Edition, 2017, 56(38): 11494-11497. [本文引用:1]
[15] Wang Tuo, Yuan Xiang, Li Shuirong, et al. CeO2-modified Au@SBA-15 nanocatalysts for liquid-phase selective oxidation of benzyl alcohol[J]. Nanoscale, 2015, 7(17): 7593-7602. [本文引用:1]
[16] Plomp A J, Vuori H, Krause A O I, et al. Particle size effects for carbon nanofiber supported platinum and ruthenium catalysts for the selective hydrogenation of cinnamaldehyde[J]. Applied Catalysi A: General, 2008, 351(1): 9-15. [本文引用:1]
[17] Song Wenlong, Xia Fan, Bai Yubai, et al. Controllable water permeation on a poly(N-isopropylacrylamide)-modified nanostructured copper mesh film[J]. Langmuir, 2007, 23(1): 327-331. [本文引用:1]
[18] Sui Xiaofeng, Chen Qi, Hempenius M A, et al. Probing the collapse dynamics of poly(N-isopropylacrylamide) brushes by AFM: effects of Co-nonsolvency and grafting densities[J]. Small, 2011, 7(10): 1440-1447. [本文引用:1]
[19] Toebes M L, Nijhuis T A, Hajek J, et al. Support effects in hydrogenation of cinnamaldehyde over carbon nanofiber-supported platinum catalysts: kinetic modeling[J]. Chem-ical Engineering Science, 2005, 60(21): 5682-5695. [本文引用:1]
[20] Wang Yong, Rong Zeming, Wang Yue, et al. Ruthenium nanoparticles loaded on functionalized graphene for liquid-phase hydrogenation of fine chemicals: Comparison with carbon nanotube[J]. Journal of Catalysis, 2016, 333: 8-16. [本文引用:3]
[21] Zhang Jiaguang, Yuan Yuan, Kilpin K J, et al. Thermally responsive gold nanocatalysts based on a modified poly-vinylpyrrolidone[J]. Journal of Molecular Catalysis A: Chemical, 2013, 371: 29-35. [本文引用:1]
[22] Li Changli, Zhang Qinghong, Wang Ye, et al. Preparation, characterization and catalytic activity of palladium nanoparticles encapsulated in SBA-15[J]. Catalysis Letters, 2008, 120(1/2): 126-136. [本文引用:1]
[23] Lin Xijie, Zhong Aizhi, Sun Yongbin, et al. In situ encapsulation of Pd inside the MCM-41 channel[J]. Chemical Communications, 2015, 51(35): 7482-7485. [本文引用:1]
[24] Zhong Aizhi, Zou Wei, Mao Wenxin, et al. A continuous etching process for highly-active Pd nanoclusters and their in situ stabilization[J]. RSC Advances, 2014, 4(45): 23637-2364141. [本文引用:1]
[25] Cargnello M, Jaen J J D, Garrido J C , et al. Exceptional activity for methane combustion over modular Pd@CeO2 subunits on functionalized Al2O3[J]. Science, 2012, 337(6095): 713-717. [本文引用:1]
[26] Jin Zhao, Xiao Mand a, Bao Zhihong, et al. A general approach to mesoporous metal oxide microspheres loaded with noble metal nanoparticles[J]. Angewand te Chemie International Edition, 2012, 51(26): 6406-6410. [本文引用:1]
[27] Liu Rui, Priestley R D. Rational design and fabrication of core-shell nanoparticles through a one-step/pot strategy[J]. Journal of Materials Chemistry A, 2016, 4(18): 6680-6692. [本文引用:1]
[28] Zhu Chengzhou, Li He, Fu Shaofang, et al. Highly efficient nonprecious metal catalysts towards oxygen reduction reaction based on three-dimensional porous carbon nanostructures[J]. Chemical Society Reviews, 2016, 45(3): 517-531. [本文引用:1]
[29] Sun Zhuohua, Rong Zeming, Wang Yong, et al. Selective hydrogenation of cinnamaldehyde over Pt nanoparticles deposited on reduced graphene oxide[J]. RSC Advances, 2014, 4(4): 1874-1878. [本文引用:2]
[30] Zhu Jie, Wang Shaoqing, Gu Yaokun, et al. A new and efficient method of graphene oxide immobilized with ionic liquids: promoted catalytic activity for CO2 cycloaddition[J]. Materials Chemistry and Physics, 2018, 208: 68-76. [本文引用:1]
[31] Ossipov D A, Hilborn J. Poly(vinyl alcohol)-based hydrogels formed by “click chemistry”[J]. Macromolecules, 2006, 39(5): 1709-1718. [本文引用:2]
[32] Yang Xiaojiao, Chen Jinfan, Hu Liangsheng, et al. Palladium separation by Pd-catalyzed gel formation via alkyne coupling[J]. Chemistry of Materials, 2019, 31(18): 7386-7394. [本文引用:1]
[33] 闫爱芝, 魏子栋, 李兰兰, 等. CO在Pd低指数晶面吸附的DFT分析[J]. 重庆大学学报(自然科学版), 2007, 30(6): 48-51.
Yan Aizhi, Wei Zidong, Li Lanlan, et al. DFT study of carbon monoxide adsorption on low index surfaces of Pd[J]. Journal of Chongqing University (Natural Science Edition), 2007, 30(4): 48-51. [本文引用:2]
[34] Liu Yizhe, Liu Jiapeng, Li Zhen, et al. Exfoliated MoS2 with porous graphene nanosheets for enhanced electrochemical hydrogen evolution[J]. International Journal of Hydrogen Energy, 2018, 43(30): 13946-13952. [本文引用:1]
